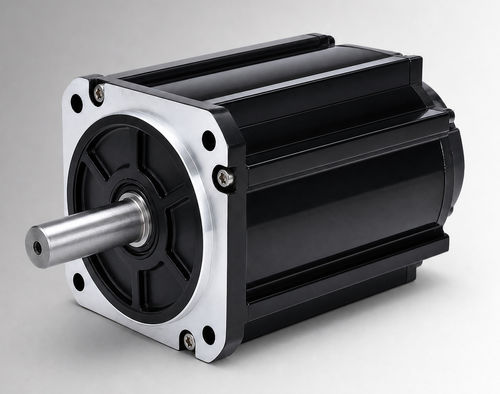

Moteur brushless CW130BLBT-05030-L6-H

DCBLDC96 V

Présentation du produit
Le CW130BLBT-05030-L6-H est un moteur brushless DC (BLDC) à bride 130 mm délivrant 1550 W sous une tension nominale de 96 VDC. Le couple nominal est de 5 N·m à 3000 tr/min. Ce modèle est prévu pour l'évaluation OEM et l'intégration système dans des entraînements électro-hydrauliques, fonctions mobiles ou comme solution de remplacement des moteurs à balais. Il peut également être utilisé dans des équipements industriels compacts et des entraînements auxiliaires après validation de la tension, de la charge, du cycle de service, de l'interface de montage et des conditions environnementales du projet.

Points clés

• Puissance nominale : 1550 W
• Tension nominale : 96 VDC
• Couple nominal : 5 N·m @ 3000 tr/min
• Courant nominal : 17,5±10% Arms
• Diamètre de bride : 130 mm
• Retour d'information optionnel : Hall / Hall + encodeur incrémental 2500 lignes
• Indice de protection : IP54 standard (IP65 optionnel)

Caractéristiques électriques et mécaniques

• Référence : CW130BLBT-05030-L6-H
• Puissance nominale : 1550 W
• Tension nominale : 96 VDC
• Couple nominal : 5 N·m
• Vitesse nominale : 3000 tr/min
• Courant nominal : 17,5±10% Arms
• Constante de couple : 0,27±10% N·m/A
• Inertie du rotor : 12±10% ×10⁻⁴ kg·m²
• Force contre-électromotrice : 15,6±10% V/krpm
• Inductance de ligne : 0,25±10% mH
• Résistance de ligne : 0,024±10% Ω
• Longueur corps (L) : 119 mm
• Longueur avec frein (LB) : 166 mm
• Poids : 6 kg (standard) / 7,8 kg (avec frein)
• Éléments de retour : Hall ou Hall + encodeur incrémental 2500 lignes (option)
• Résistance d'isolement : DC 500 V, >20 MΩ (Classe F)
• Rigidité diélectrique : 800 VAC / 1 s / 5 mA

Plans mécaniques et graphiques

• Plan mécanique — structure standard 130 mm
• Plan mécanique — structure 130 mm avec refroidissement par ventilateur
• Courbe couple-vitesse (graphe spécifique au produit)

Fiche technique
Identifiant fiche : CW130BLBT-05030-L6-H (fiche technique fabricant disponible au téléchargement).

Environnement d'exploitation et protection

• Température de fonctionnement : -20 à 40°C (option -40 à 40°C)
• Humidité : 20 % à 80 % HR (sans condensation)
• Altitude : recommandée sous 1000 m (dérating possible au-delà des limites de température/altitude)
• Indice de protection : IP54 standard (IP65 optionnel)
