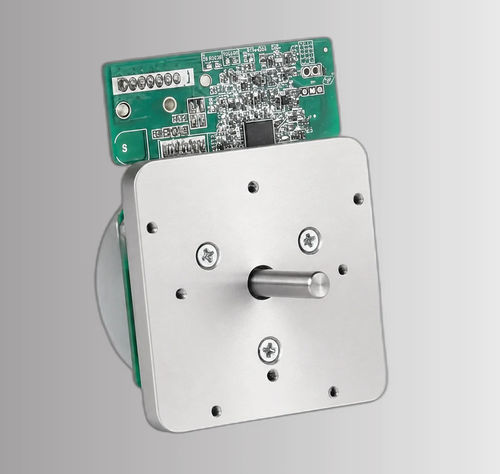

Moteur brushless CW-63BLW33-40L220-02

DC3-phasesBLDC

Aperçu
Le CW-63BLW33-40L220-02 est un moteur brushless CC 3 phases à rotor extérieur de 63 mm conçu pour des applications à entraînement direct nécessitant un fonctionnement basse vitesse et couple élevé. Alimenté en 24 V DC et évalué à 2000 tr/min, il délivre un couple nominal de 200 mN·m à 2,75 A. La conception à rotor extérieur augmente le moment d'inertie et homogénéise la sortie de couple, adapté aux ventilateurs à entraînement direct, modules de refroidissement et équipements de ventilation. Le moteur dispose d'une interface 8 fils avec commande de sens de rotation, entrée frein, signal d'horloge et détection de charge pour l'intégration système.

Points clés

• Moteur BLDC rotor extérieur 24 V DC, couple nominal 200 mN·m
• Vitesse nominale 2000 tr/min, courant nominal 2,75 A
• Cadre 63 mm rotor extérieur, bride de fixation 86 mm
• 3 phases, interface 8 fils : sens (CW/CCW), frein, horloge, LD
• Isolation Classe B (130°C), résistance d'isolement 10 MΩ @ 500 VDC
• Applications typiques : ventilateurs à entraînement direct, systèmes de refroidissement, ventilation

Résumé des spécifications (cartes)
Phases : 3
Tension nominale : 24 VDC
Courant nominal : 2,75 A
Couple nominal : 200 mN·m
Vitesse nominale : 2000 tr/min
Dimension : 63 mm rotor extérieur

Présentation (tableau)
Modèle : CW-63BLW33-40L220-02
Type : Moteur brushless CC à rotor extérieur
Phases : 3
Classe d'isolation : Classe B (130°C)
Résistance d'isolement : 10 MΩ @ 500 VDC
Poids : 300 g
Moment d'inertie : 100 g·cm²

Spécifications électriques
Tension nominale : 24 VDC ±10%
Courant nominal : 2,75 A
Couple nominal : 200 mN·m
Vitesse nominale : 2000 tr/min
Résistance de phase : 0,32 ±3% Ω (20°C)
Inductance de phase : 0,12 ±50% mH

Spécifications mécaniques
Diamètre extérieur : 63 ±0,2 mm
Taille de bride : 86 ±0,2 mm
Diamètre arbre : φ6 -0,015/-0,005 mm
Longueur arbre : 23,4 ±0,5 mm
Trous de fixation : 4-φ4,3 ±0,1 (fileté M3)

Interface de câblage (8 conducteurs)

• Conducteur 1 : +24VDC
• Conducteur 2 : +24VDC
• Conducteur 3 : GND
• Conducteur 4 : GND
• Conducteur 5 : CW/CCW (sens de rotation)
• Conducteur 6 : BRAKE (frein)
• Conducteur 7 : CLOCK (horloge)
• Conducteur 8 : LD (détection de charge)

Dessin mécanique
Le dessin mécanique est fourni pour les dimensions et les détails de montage.

Caractéristiques techniques

• Modèle : CW-63BLW33-40L220-02
• Type : 63 mm rotor extérieur, BLDC 3 phases
• Tension nominale : 24 VDC ±10%
• Courant nominal : 2,75 A
• Couple nominal : 200 mN·m
• Vitesse nominale : 2000 tr/min
• Cadre : 63 mm rotor extérieur ; Bride : 86 ±0,2 mm
• Isolation : Classe B (130°C) ; Résistance d'isolement : 10 MΩ @ 500 VDC
• Poids : 300 g ; Moment d'inertie : 100 g·cm²
• Interface câblage : 8 conducteurs (alimentation, GND, sens, frein, horloge, détection de charge)
