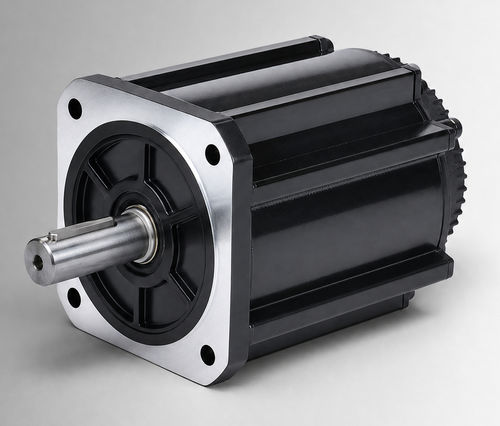

Moteur brushless CW180BLBT-48020-L5-H

DCBLDC72 V

Vue d'ensemble du produit
Le CW180BLBT-48020-L5-H est un moteur brushless DC à châssis 180 mm, nominal 10000 W, 72VDC, 48 N·m à 2000 rpm. Il est conçu pour des évaluations OEM et d'intégration système dans des entraînements de pompes électro-hydrauliques, des fonctions mobiles de travail et des projets de remplacement de moteurs à balais, et convient pour des équipements industriels compacts et des entraînements auxiliaires lorsque la tension, la charge, le cycle de service, l'interface d'installation et les conditions environnementales sont confirmés pour le projet.

Points clés

• Puissance nominale 10000 W
• Tension nominale 72VDC
• Couple nominal 48 N·m à 2000 rpm
• Courant nominal 165±10% Arms

Spécifications électriques et mécaniques
Puissance nominale : 10000 W
Tension nominale : 72VDC
Couple nominal : 48 N·m
Vitesse nominale : 2000 rpm
Courant nominal : 165±10% Arms
Taille de châssis : 180 mm
Constante de couple : 0.28±10% N·m/A
Inertie du rotor : 153±10% kg·m² × 10⁻⁴
Force électromotrice inverse : 18±10% V/krpm
Inductance de ligne : Non spécifiée; tolérance ±10%
Résistance de ligne : Non spécifiée; tolérance ±10%
Longueur corps (L) : 264 mm
Longueur corps avec frein (LB) : 319 mm
Poids : 32/34 kg
Élément de retour d'information (option) : Hall magnétique / Hall + encodeur incrémental 2500 lignes (optionnel)
Résistance d'isolement : DC500V, >20 MΩ (Classe F)
Rigidité diélectrique : 800VAC/1s/5mA
Environnement de fonctionnement : Température -20 à 40°C (-40 à 40°C optionnel); Humidité 20% à 80% HR (sans condensation); altitude inférieure à 1000 m (réduction si dépassement des températures ou altitudes indiquées)
Indice de protection : IP54 (IP65 optionnel)
Référence : CW180BLBT-48020-L5-H

Schémas et courbes
Schéma mécanique — structure standard 180 mm (image disponible)
Schéma mécanique — structure 180 mm ventilée (image disponible)
Caractéristiques couple-vitesse (image disponible)

Caractéristiques / spécifications techniques

• Puissance nominale : 10000 W
• Tension nominale : 72VDC
• Couple nominal : 48 N·m
• Vitesse nominale : 2000 rpm
• Courant nominal : 165±10% Arms
• Taille de châssis : 180 mm
• Constante de couple : 0.28±10% N·m/A
• Inertie du rotor : 153±10% kg·m² × 10⁻⁴
• Force électromotrice inverse : 18±10% V/krpm
• Inductance de ligne : Non spécifiée; tolérance ±10%
• Résistance de ligne : Non spécifiée; tolérance ±10%
• Longueur corps (L) : 264 mm
• Longueur corps avec frein (LB) : 319 mm
• Poids : 32/34 kg
• Élément de retour d'information (option) : Hall magnétique / Hall + encodeur incrémental 2500 lignes (optionnel)
• Résistance d'isolement : DC500V, >20 MΩ (Classe F)
• Rigidité diélectrique : 800VAC/1s/5mA
• Environnement de fonctionnement : Température -20 à 40°C (-40 à 40°C optionnel); Humidité 20% à 80% HR; altitude inférieure à 1000 m
• Indice de protection : IP54 (IP65 optionnel)
• Référence : CW180BLBT-48020-L5-H
