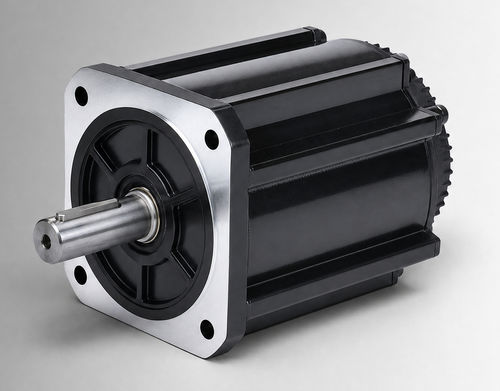

Moteur BLDC CW180BLBT-48015-L3-H

48 VIP65IP54

Présentation du produit
CW180BLBT-48015-L3-H est un moteur brushless CC (BLDC) à cadre 180 mm, puissance nominale 7500 W, 48 VDC, couple 48 N·m à 1500 tr/min. Destiné à l'évaluation OEM et à l'intégration système pour entraînements de pompes électro-hydrauliques, fonctions mobiles et mises à niveau depuis des moteurs à balais. Peut également être évalué pour des équipements industriels compacts et entraînements auxiliaires lorsque la tension, la charge, le cycle d'utilisation, l'interface d'installation et les conditions environnementales sont confirmés pour le projet.

Points clés

• Puissance nominale : 7500 W
• Tension nominale : 48 VDC
• Couple nominal : 48 N·m à 1500 tr/min
• Courant nominal : 196±10% Arms

Spécifications électriques et mécaniques

• Puissance nominale : 7500 W
• Tension nominale : 48 VDC
• Couple nominal : 48 N·m
• Vitesse nominale : 1500 tr/min
• Courant nominal : 196±10% Arms
• Taille de cadre : 180 mm
• Constante de couple : 0,24±10% N·m/A
• Inertie du rotor : 150±10% kg·m² × 10⁻⁴
• Fem (Back EMF) : 14,5±10% V/krpm
• Inductance de ligne : 0,131±10% mH
• Résistance de ligne : 0,012±10% Ω
• Longueur corps (L) : 264 mm
• Longueur corps avec frein (LB) : 319 mm
• Poids : 32/34 kg
• Élément de retour d'information (option) : Hall magnétique / Hall + encodeur incrémental 2500 lignes (optionnel)
• Résistance d'isolement : DC500V, >20 MΩ (Classe F)
• Tenue diélectrique : 800VAC/1s/5mA
• Environnement de fonctionnement : Température : -20 à 40°C (option -40 à 40°C) ; Humidité : 20 %–80 % HR (sans condensation) ; altitude <1000 m (dérating au-delà)
• Indice de protection : IP54 (IP65 optionnel)
• Référence : CW180BLBT-48015-L3-H

Plans mécaniques et caractéristiques

• Plan mécanique — structure standard 180 mm
• Plan mécanique — structure 180 mm refroidie par ventilateur
• Caractéristiques couple-vitesse

Caractéristiques techniques

• Modèle / Référence : CW180BLBT-48015-L3-H
• Puissance nominale : 7500 W
• Tension nominale : 48 VDC
• Couple nominal : 48 N·m
• Vitesse nominale : 1500 tr/min
• Courant nominal : 196±10% Arms
• Taille de cadre : 180 mm
• Constante de couple : 0,24±10% N·m/A
• Inertie rotor : 150±10% kg·m² × 10⁻⁴
• Fem : 14,5±10% V/krpm
• Inductance de ligne : 0,131±10% mH
• Résistance de ligne : 0,012±10% Ω
• Longueur corps (L) : 264 mm
• Longueur corps avec frein (LB) : 319 mm
• Poids : 32/34 kg
• Options de retour : Hall magnétique ; Hall + encodeur incrémental 2500 lignes (optionnel)
• Isolement & diélectrique : DC500V >20 MΩ (Classe F) ; 800VAC/1s/5mA
• Plage de fonctionnement : -20 à 40°C (option -40 à 40°C) ; 20%–80% HR ; altitude <1000 m (dérating au-delà)
• Indice de protection : IP54 (IP65 optionnel)
