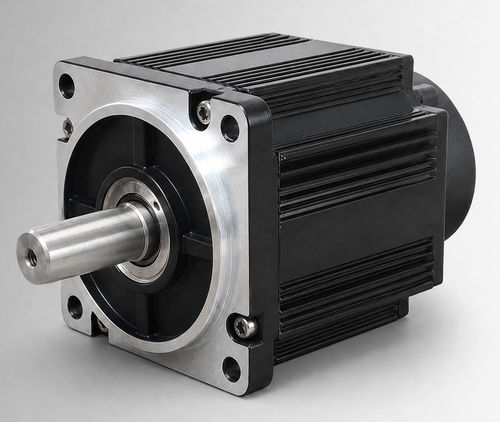

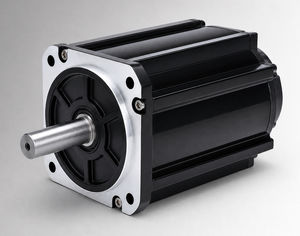

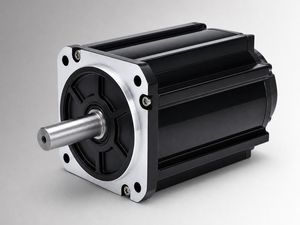

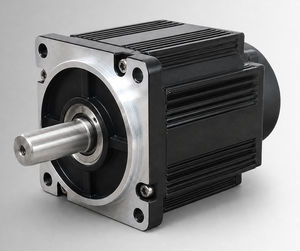

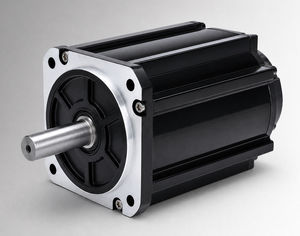

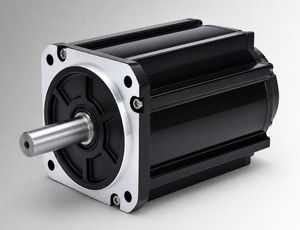

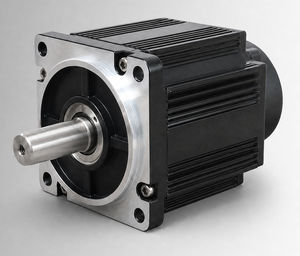

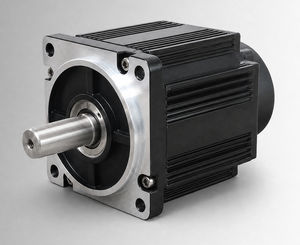

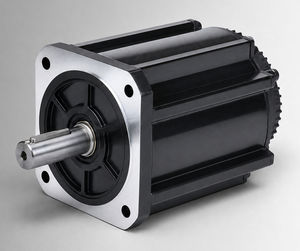

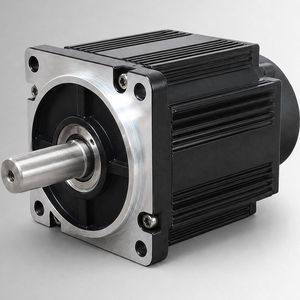

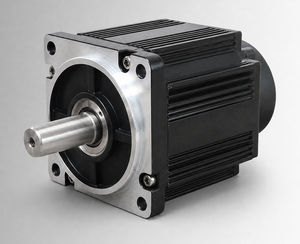

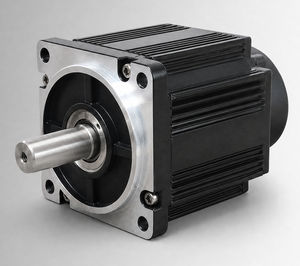

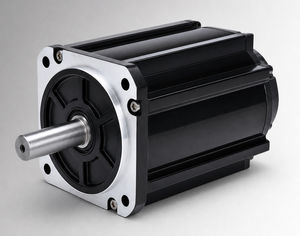

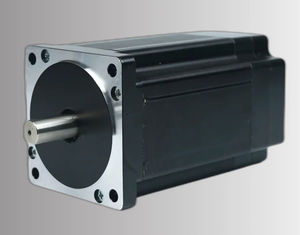

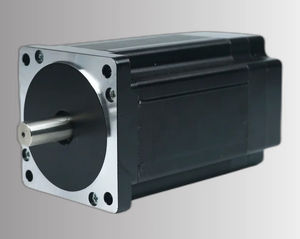

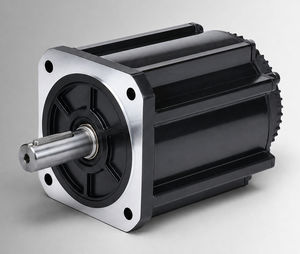

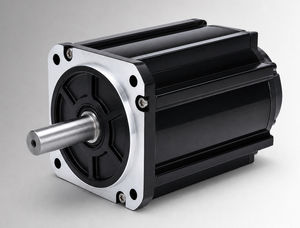

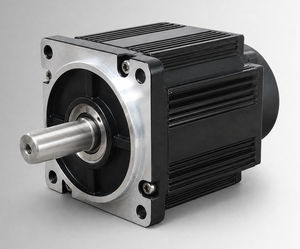

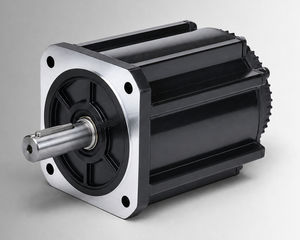

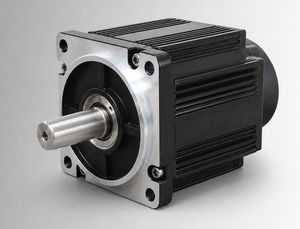

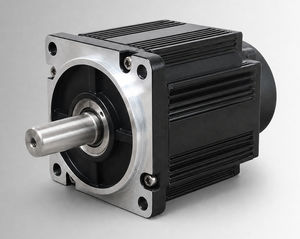

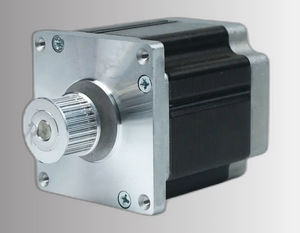

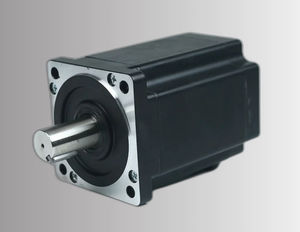

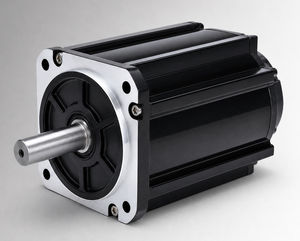

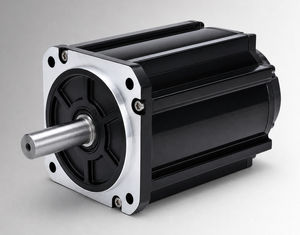

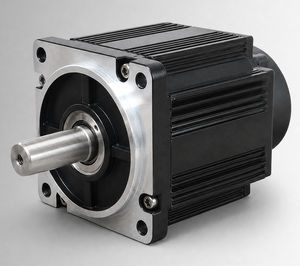

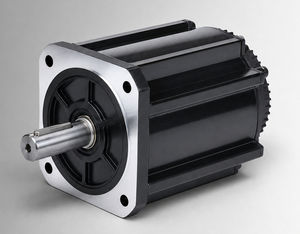

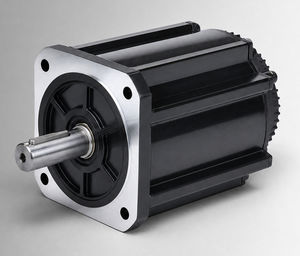

Moteur brushless CW110BLBT-05030-L6-H

DCà courant continuBLDC

Présentation
Le CW110BLBT-05030-L6-H est un moteur sans balais (BLDC) à cadre 110 mm de forte puissance, spécifié 1550 W sous 96 VDC, délivrant 5 N·m à 3000 tr/min. Conçu pour l'évaluation OEM et l'intégration système, il s'adresse aux entraînements électro-hydrauliques, fonctions mobiles et projets de remplacement de moteurs à balais. Il convient également aux équipements industriels compacts et entraînements auxiliaires si les contraintes électriques, mécaniques et environnementales sont vérifiées.

Points clés

• Puissance nominale : 1550 W
• Tension nominale : 96 VDC
• Couple nominal : 5 N·m @ 3000 tr/min
• Courant nominal : 19 ±10% Arms

Fiche technique & Documents
Fiche produit disponible pour le modèle CW110BLBT-05030-L6-H (téléchargement PDF sur la page produit).

Références visuelles
Plan mécanique (structure standard 110 mm) et courbes couple-vitesse fournis pour faciliter l'installation et l'évaluation des performances.

Caractéristiques électriques et mécaniques
Puissance nominale : 1550 W
Tension nominale : 96 VDC
Couple nominal : 5 N·m
Vitesse nominale : 3000 tr/min
Courant nominal : 19 ±10% Arms
Taille de cadre : 110 mm
Constante de couple : 0,25 ±10% N·m/A
Inertie du rotor : 7,7 ±10% kg·m² × 10⁻⁴
Force contre-électromotrice : 15,6 ±10% V/krpm
Inductance de ligne : 0,16 ±10% mH
Résistance de ligne : 0,024 ±10% Ω
Longueur corps (L) : 126 mm
Longueur corps avec frein (LB) : 171 mm
Poids : 4,14 / 6,25 kg
Rétroaction (option) : Hall magnétique / Hall + encodeur incrémental 2500 lignes
Résistance d'isolement : DC 500 V, >20 MΩ (Classe F)
Rigidité diélectrique : 800 VAC / 1 s / 5 mA
Environnement d'utilisation : -20 à 40 °C (option -40 à 40 °C) ; 20–80 % HR (sans condensation) ; altitude < 1000 m (réduction en cas de dépassement)
Indice de protection : IP54 (IP65 en option)
Référence : CW110BLBT-05030-L6-H

Applications

• Entraînements électro-hydrauliques
• Fonctions de travail mobiles
• Mises à niveau de moteurs à balais
• Équipements industriels compacts et entraînements auxiliaires (sous réserve de vérification de compatibilité)

Spécifications techniques

• Puissance nominale : 1550 W
• Tension nominale : 96 VDC
• Couple nominal : 5 N·m
• Vitesse nominale : 3000 tr/min
• Courant nominal : 19 ±10% Arms
• Taille de cadre : 110 mm
• Constante de couple : 0,25 ±10% N·m/A
• Inertie du rotor : 7,7 ±10% kg·m² × 10⁻⁴
• Force contre-électromotrice : 15,6 ±10% V/krpm
• Inductance de ligne : 0,16 ±10% mH
• Résistance de ligne : 0,024 ±10% Ω
• Longueur corps (L) : 126 mm
• Longueur corps avec frein (LB) : 171 mm
• Poids : 4,14 / 6,25 kg
• Rétroaction (option) : Hall magnétique / Hall + encodeur incrémental 2500 lignes
• Résistance d'isolement : DC 500 V, >20 MΩ (Classe F)
• Rigidité diélectrique : 800 VAC / 1 s / 5 mA
• Environnement d'utilisation : -20 à 40 °C (option -40 à 40 °C) ; Humidité 20–80 % HR ; altitude < 1000 m
• Indice de protection : IP54 (IP65 en option)
• Référence : CW110BLBT-05030-L6-H
