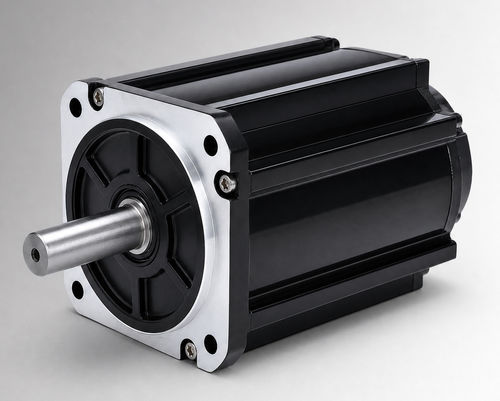

Moteur DC CW130BLBT-15020-L9-H

brushlessBLDC144V

Aperçu du produit
Le CW130BLBT-15020-L9-H est un moteur brushless à courant continu de 130 mm de cadre, puissance nominale 3150 W et 144 VDC. Destiné à l'évaluation OEM et à l'intégration système pour entraînements de pompes électro-hydrauliques, fonctions mobiles et projets de remplacement de moteurs à balais, et adapté à l'étude pour équipements industriels compacts et entraînements auxiliaires lorsque la tension, la charge, le cycle de service, l'interface d'installation et les conditions environnementales du projet sont confirmés.

Points clés

• Puissance nominale : 3150 W
• Tension nominale : 144 VDC
• Couple nominal : 15 N·m à 2000 tr/min
• Courant nominal : 27±10% Arms

Caractéristiques rapides (résumé)
Puissance nominale : 3150 W
Tension nominale : 144 VDC
Couple nominal : 15 N·m
Vitesse nominale : 2000 tr/min
Courant nominal : 27±10% Arms
Taille de cadre : 130 mm

Plans mécaniques et graphiques
Plan mécanique — structure standard 130 mm disponible
Plan mécanique — structure 130 mm avec refroidissement par ventilateur disponible
Courbe couple-vitesse disponible

Caractéristiques techniques

• Puissance nominale : 3150 W
• Tension nominale : 144 VDC
• Couple nominal : 15 N·m
• Vitesse nominale : 2000 tr/min
• Courant nominal : 27±10% Arms
• Taille de cadre : 130 mm
• Constante de couple : 0,54±10% N·m/A
• Inertie du rotor : 17±10% kg·m² × 10⁻⁴
• FEM inverse (Back EMF) : 34±10% V/krpm
• Inductance de ligne : non spécifiée ; tolérance ±10%
• Résistance de ligne : non spécifiée ; tolérance ±10%
• Longueur corps (L) : 166 mm
• Longueur corps avec frein (LB) : 221 mm
• Poids : 11 / 12,8 kg (sans / avec frein)
• Élément de retour d'information (option) : Hall magnétique / Hall + encodeur incrémental 2500 lignes (optionnel)
• Résistance d'isolement : DC 500 V, >20 MΩ (classe F)
• Rigidité diélectrique : 800 VAC / 1 s / 5 mA
• Environnement d'exploitation : Température -20 à 40 °C (option -40 à 40 °C) ; Humidité 20 % à 80 % HR (sans condensation) ; altitude < 1000 m (dérating si température ou altitude supérieures)
• Indice de protection : IP54 (IP65 en option)
• Référence : CW130BLBT-15020-L9-H
