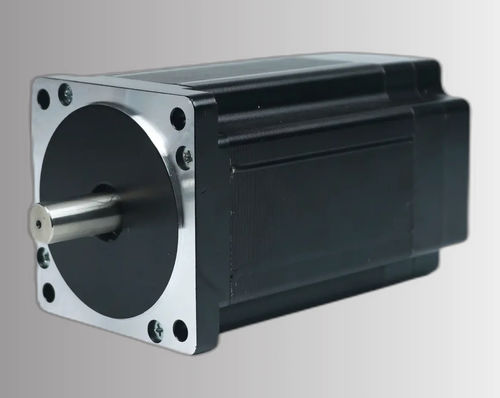

Moteur brushless CW86BLA126-660L430-00DC3-phasesBLDC
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- DC, 3-phases, brushless, BLDC
- Voltage
- 48 V
- Construction
- NEMA 34
- Nombre de pôles
- 8 pôles
- Application
- pour la robotique
- Autres caractéristiques
- de précision, haute précision, de régulation de mouvement
- Puissance
0,66 kW
(0,9 hp)- Intensité
19 A
- Couple
Min: 2,1 Nm
(1,548881 ft.lb)Max: 4,2 Nm
(3,097761 ft.lb)- Vitesse de rotation
Min: 3 000 rpm
(18 849,5559 rad.min-1)Max: 3 500 rpm
(21 991,1486 rad.min-1)- Diamètre
86 mm
(3,39 in)
Description
Présentation produit
Le CW86BLA126-660L430-00 est un moteur brushless DC 3 phases de 86 mm (NEMA 34) conçu pour l'automatisation industrielle, la robotique et le contrôle de mouvement de précision. Valeurs nominales : 660 W, alimentation 48 ±10% VDC, vitesse nominale 3000 tr/min et couple nominal 2,1 N·m.
Points clés
Caractéristiques rapides
Puissance nominale — 660 W
Tension nominale — 48 ±10% VDC
Vitesse nominale — 3000 tr/min
Couple nominal — 2,1 N·m
Courant nominal — 19 A
Format — 86 mm (NEMA 34)
Référence — CW86BLA126-660L430-00
Spécifications électriques
Pôles — 8
Phases — 3
Tension nominale — 48 ±10% VDC
Puissance nominale — 660 W
Vitesse nominale — 3000 tr/min
Couple nominal — 2,1 N·m
Courant nominal — 19 A
Vitesse maxi — 3500 tr/min
Couple maxi — 4,2 N·m
Constante de tension — 10 ±5% V/kRPM
Résistance de ligne — 0,12 ±5% Ω (20°C)
Inductance de ligne — 0,34 ±10% mH
Résistance d'isolement — 100 MΩ @ 500 VDC
Classe d'isolement — B (130°C)
Poids — 4 kg
Format — 86 mm (NEMA 34)
Référence — CW86BLA126-660L430-00
Mécanique & Performances
Le plan mécanique et la courbe couple-vitesse sont fournis pour faciliter l'intégration, le montage et l'analyse des performances. Vérifiez les dimensions et les connexions pour la compatibilité avec les variateurs et capteurs.
Caractéristiques / spécifications techniques
Le CW86BLA126-660L430-00 est un moteur brushless DC 3 phases de 86 mm (NEMA 34) conçu pour l'automatisation industrielle, la robotique et le contrôle de mouvement de précision. Valeurs nominales : 660 W, alimentation 48 ±10% VDC, vitesse nominale 3000 tr/min et couple nominal 2,1 N·m.
Points clés
- Puissance nominale 660 W
- Tension d'alimentation 48 ±10% VDC
- Couple nominal 2,1 N·m à 3000 tr/min
- Format 86 mm (NEMA 34)
- Architecture 3 phases sans balais pour une transmission de couple stable
Caractéristiques rapides
Puissance nominale — 660 W
Tension nominale — 48 ±10% VDC
Vitesse nominale — 3000 tr/min
Couple nominal — 2,1 N·m
Courant nominal — 19 A
Format — 86 mm (NEMA 34)
Référence — CW86BLA126-660L430-00
Spécifications électriques
Pôles — 8
Phases — 3
Tension nominale — 48 ±10% VDC
Puissance nominale — 660 W
Vitesse nominale — 3000 tr/min
Couple nominal — 2,1 N·m
Courant nominal — 19 A
Vitesse maxi — 3500 tr/min
Couple maxi — 4,2 N·m
Constante de tension — 10 ±5% V/kRPM
Résistance de ligne — 0,12 ±5% Ω (20°C)
Inductance de ligne — 0,34 ±10% mH
Résistance d'isolement — 100 MΩ @ 500 VDC
Classe d'isolement — B (130°C)
Poids — 4 kg
Format — 86 mm (NEMA 34)
Référence — CW86BLA126-660L430-00
Mécanique & Performances
Le plan mécanique et la courbe couple-vitesse sont fournis pour faciliter l'intégration, le montage et l'analyse des performances. Vérifiez les dimensions et les connexions pour la compatibilité avec les variateurs et capteurs.
Caractéristiques / spécifications techniques
- Pôles : 8
- Phases : 3
- Tension nominale : 48 ±10% VDC
- Puissance nominale : 660 W
- Vitesse nominale : 3000 tr/min
- Couple nominal : 2,1 N·m
- Courant nominal : 19 A
- Vitesse maxi : 3500 tr/min
- Couple maxi : 4,2 N·m
- Constante de tension : 10 ±5% V/kRPM
- Résistance de ligne : 0,12 ±5% Ω (20°C)
- Inductance de ligne : 0,34 ±10% mH
- Résistance d'isolement : 100 MΩ @ 500 VDC
- Classe d'isolement : B (130°C)
- Poids : 4 kg
- Format : 86 mm (NEMA 34)
- Référence : CW86BLA126-660L430-00
