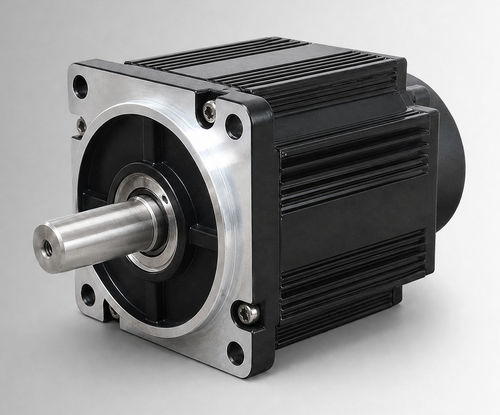

Moteur brushless CW110BLBT-07530-L6-H

DCà courant continuBLDC

Présentation du produit
CW110BLBT-07530-L6-H est un moteur brushless DC (BLDC) de taille 110 mm évalué à 2350 W, 96 VDC, 7,5 N·m à 3000 rpm. Conçu pour des évaluations OEM et d’intégration système dans des entraînements de pompes électro-hydrauliques, fonctions de travail mobiles et projets de mise à niveau depuis des moteurs à balais. Peut également convenir à des équipements industriels compacts et entraînements auxiliaires après vérification de la tension, de la charge, du cycle de service, de l’interface d’installation et des conditions environnementales spécifiques.

Points clés

• Puissance nominale : 2350 W
• Tension nominale : 96 VDC
• Couple nominal : 7,5 N·m à 3000 rpm
• Courant nominal : 28±10% Arms

Caractéristiques rapides (résumé)
Puissance nominale — 2350 W
Tension nominale — 96 VDC
Couple nominal — 7,5 N·m
Vitesse nominale — 3000 rpm
Courant nominal — 28±10% Arms
Taille de cadre — 110 mm

Spécifications électriques et mécaniques (tableau)
Puissance nominale — 2350 W
Tension nominale — 96 VDC
Couple nominal — 7,5 N·m
Vitesse nominale — 3000 rpm
Courant nominal — 28±10% Arms
Taille de cadre — 110 mm
Constante de couple — 0,27±10% N·m/A
Inertie du rotor — 10,9±10% ×10⁻⁴ kg·m²
Force électromotrice inverse — 16±10% V/krpm
Inductance de ligne — Non spécifiée; tolérance ±10%
Résistance de ligne — Non spécifiée; tolérance ±10%
Longueur du corps (L) — 156 mm
Longueur avec frein (LB) — 193 mm
Poids — 6,36 kg (sans frein) / 8,47 kg (avec frein)
Élément de feedback (option) — Hall magnétique / Hall + encodeur incrémental 2500 lignes (optionnel)
Résistance d’isolation — DC500V, >20 MΩ (classe F)
Rigidité diélectrique — 800 VAC / 1 s / 5 mA
Environnement d’utilisation — Température : -20 à 40°C (optionnellement -40 à 40°C) ; Humidité : 20%–80% HR sans condensation ; altitude <1000 m (dérating au-delà des limites indiquées)
Indice de protection — IP54 (IP65 en option)
Référence — CW110BLBT-07530-L6-H

Plan mécanique
Plan mécanique : structure standard 110 mm (illustration disponible sur la page produit).

Caractéristiques couple-vitesse
Courbes couple-vitesse disponibles sur la page produit pour faciliter la sélection et l’intégration système.

Spécifications techniques

• Modèle / Référence : CW110BLBT-07530-L6-H
• Taille de cadre : 110 mm
• Puissance nominale : 2350 W
• Tension nominale : 96 VDC
• Couple nominal : 7,5 N·m
• Vitesse nominale : 3000 rpm
• Courant nominal : 28±10% Arms
• Constante de couple : 0,27±10% N·m/A
• Inertie du rotor : 10,9±10% ×10⁻⁴ kg·m²
• Force électromotrice inverse : 16±10% V/krpm
• Longueur du corps (L) : 156 mm ; Avec frein (LB) : 193 mm
• Poids : 6,36 kg (sans frein) / 8,47 kg (avec frein)
• Options de feedback : Hall magnétique ; Hall + encodeur incrémental 2500 lignes (optionnel)
• Résistance d’isolation : DC500V, >20 MΩ (classe F)
• Rigidité diélectrique : 800 VAC / 1 s / 5 mA
• Environnement d’utilisation : -20 à 40°C (optionnellement -40 à 40°C) ; 20%–80% HR sans condensation ; altitude <1000 m
• Indice de protection : IP54 (IP65 optionnel)
