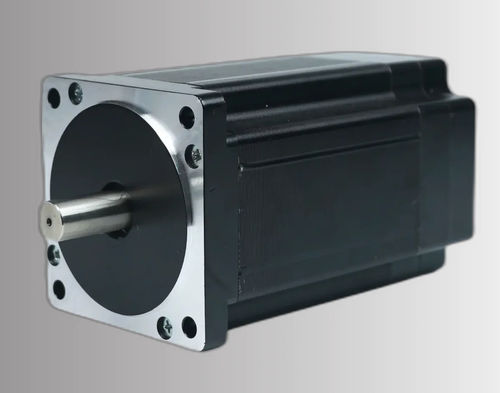

Moteur brushless CW86BLA126-750H230-02

DC3-phases220 V

Présentation du produit
Le CW86BLA126-750H230-02 est un moteur DC sans balais 3 phases avec une taille de cadre de 86 mm (NEMA 34), nominal 750 W sous 220 ± 10% VAC. Il fournit une vitesse nominale de 3000 tr/min et un couple nominal de 2,4 N·m, adapté à l'automatisation industrielle, la robotique et le contrôle de mouvement de précision.

Points clés

• Référence : CW86BLA126-750H230-02
• Puissance nominale : 750 W
• Tension d'alimentation : 220 ± 10% VAC
• Couple nominal 2,4 N·m à 3000 tr/min (couple maxi 4,8 N·m)
• Cadre 86 mm (NEMA 34), conception brushless DC 3 phases

Spécifications électriques
Pôles : 8
Phases : 3
Tension nominale : 220 ± 10% VAC
Puissance nominale : 750 W
Vitesse nominale : 3000 tr/min
Couple nominal : 2,4 N·m
Courant nominal : 8,5 A
Vitesse maxi : 3500 tr/min
Couple maxi : 4,8 N·m
Constante de tension : 51,67 ±5% V/kRPM
Résistance de ligne : 2,5 ±5% Ω (20°C)
Inductance de ligne : 7,0 ±10% mH
Résistance d'isolement : 100 MΩ (500 VDC)
Classe d'isolement : B 130°C
Poids : 4 kg
Taille du cadre : 86 mm (NEMA 34)
Numéro de pièce : CW86BLA126-750H230-02

Schémas mécaniques et performances
Le dessin mécanique et la courbe couple-vitesse sont disponibles pour vérifier les dimensions de montage et les performances.

Spécifications techniques

• Série : 86BLA Series
• Pôles : 8
• Phases : 3
• Constante de tension : 51,67 ±5% V/kRPM
• Résistance de ligne : 2,5 ±5% Ω (20°C)
• Inductance de ligne : 7,0 ±10% mH
• Classe d'isolement : B 130°C
• Poids : 4 kg

Applications

• Automatisation industrielle
• Robotique et cobots
• Centres d'usinage CNC
• Convoyeurs et manutention
• Emballage et systèmes pick-and-place
