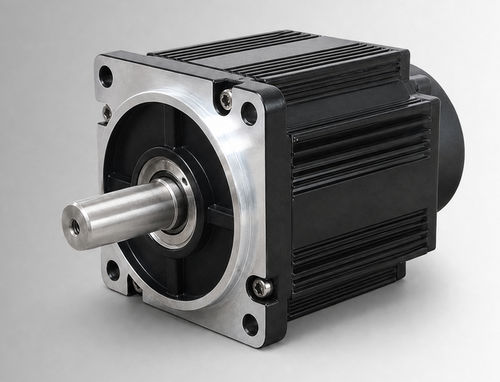

Moteur brushless CW110BLBT-06020-L5-H

DCBLDC72 V

Présentation produit
Le CW110BLBT-06020-L5-H est un moteur brushless DC à cadre 110 mm, puissance nominale 1250 W, tension nominale 72 VDC, couple nominal 6 N·m à 2000 tr/min. Ce moteur est destiné aux évaluations OEM et d'intégration système pour entraînements de pompes électro-hydrauliques, fonctions mobiles, projets de remplacement de moteurs à balais, et pour des équipements industriels compacts ou des entraînements auxiliaires lorsque la tension, la charge, le cycle de service, l'interface d'installation et les conditions environnementales sont confirmés pour l'application.

Points clés

• Puissance nominale : 1250 W
• Tension nominale : 72 VDC
• Couple nominal : 6 N·m à 2000 tr/min
• Courant nominal : 22±10% Arms
• Dimension de cadre : 110 mm
• Protection : IP54 (IP65 en option)

Caractéristiques électriques et mécaniques
Puissance nominale — 1250 W
Tension nominale — 72 VDC
Couple nominal — 6 N·m
Vitesse nominale — 2000 tr/min
Courant nominal — 22±10% Arms
Dimension de cadre — 110 mm
Constante de couple — 0,27±10% N·m/A
Inertie du rotor — 10,9±10% kg·m² × 10⁻⁴
Force électromotrice inverse — 16,5±10% V/krpm
Inductance de ligne — Non spécifiée ; tolérance ±10%
Résistance de ligne — Non spécifiée ; tolérance ±10%
Longueur corps (L) — 156 mm
Longueur corps avec frein (LB) — 193 mm
Poids — 6,36 / 8,47 kg
Élément de retour (option) — Hall magnétique / Hall + codeur incrémental 2500 lignes (optionnel)
Résistance d'isolement — DC 500 V, >20 MΩ (Classe F)
Tenue diélectrique — 800 VAC / 1 s / 5 mA
Environnement d'utilisation — Température : -20 à 40 °C (option -40 à 40 °C) ; Humidité : 20 % à 80 % HR (sans condensation) ; altitude inférieure à 1000 m (réduire performance si dépassement de température ou d'altitude indiqués)
Classe de protection — IP54 (IP65 en option)
Numéro de pièce — CW110BLBT-06020-L5-H

Schémas mécaniques et performances
Plan mécanique : structure standard 110 mm (image).
Courbes couple-vitesse : diagramme couple-vitesse produit (image).

Spécifications techniques

• Puissance nominale : 1250 W
• Tension nominale : 72 VDC
• Couple nominal : 6 N·m
• Vitesse nominale : 2000 tr/min
• Courant nominal : 22±10% Arms
• Dimension de cadre : 110 mm
• Constante de couple : 0,27±10% N·m/A
• Inertie du rotor : 10,9±10% kg·m² × 10⁻⁴
• Force électromotrice inverse : 16,5±10% V/krpm
• Inductance de ligne : Non spécifiée ; tolérance ±10%
• Résistance de ligne : Non spécifiée ; tolérance ±10%
• Longueur corps (L) : 156 mm
• Longueur corps avec frein (LB) : 193 mm
• Poids : 6,36 / 8,47 kg
• Élément de retour (option) : Hall magnétique / Hall + codeur incrémental 2500 lignes (optionnel)
• Résistance d'isolement : DC 500 V, >20 MΩ (Classe F)
• Tenue diélectrique : 800 VAC / 1 s / 5 mA
• Environnement d'utilisation : Température -20 à 40 °C (option -40 à 40 °C) ; Humidité 20 % à 80 % HR (sans condensation) ; altitude inférieure à 1000 m (réduire performance en cas de dépassement)
• Classe de protection : IP54 (IP65 en option)
• Numéro de pièce : CW110BLBT-06020-L5-H
