Moteur DC CW42BLB38-26L240-02

3-phasesBLDC24 V

Présentation du produit

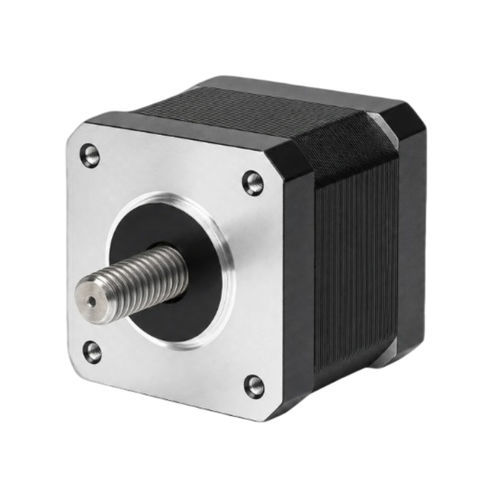

Le CW42BLB38-26L240-02 est un moteur brushless DC 3 phases en format 42 mm (NEMA 17). Il délivre 26 W en régime nominal sous 24 ±10% VDC, avec une vitesse nominale de 4000 tr/min et un couple nominal de 0,063 Nm. Conçu pour l'automatisation industrielle, la robotique et les systèmes de commande de mouvement de précision.

Points clés

• Puissance nominale : 26 W
• Tension d'alimentation : 24 ±10% VDC
• Couple nominal : 0,063 Nm à 4000 tr/min
• Format : 42 mm (NEMA 17)
• Conception brushless 3 phases, 8 pôles
• Vitesse maxi : 4800 tr/min ; Couple maxi : 0,2 Nm
• Courant nominal : 1,5 A ; Poids : 0,3 kg

Caractéristiques électriques

• Référence : CW42BLB38-26L240-02
• Puissance nominale : 26 W
• Tension nominale : 24 ±10% VDC
• Vitesse nominale : 4000 tr/min
• Couple nominal : 0,063 Nm
• Courant nominal : 1,5 A
• Vitesse max : 4800 tr/min
• Couple max : 0,2 Nm
• Constante de tension : 3,4 ±5% V/kRPM
• Résistance de ligne : 1,5 ±5% Ω (20°C)
• Inductance de ligne : 0,9 ±10% mH
• Résistance d'isolement : 100 MΩ @ 500 VDC
• Classe d'isolement : B (130°C)
• Pôles : 8 ; Phases : 3
• Poids : 0,3 kg

Mécanique et performances
Le dessin mécanique et la courbe couple‑vitesse sont disponibles pour le modèle CW42BLB38-26L240-02. Montage typique sur face NEMA 17 avec options d'arbre standard. Consulter la fiche technique pour les dimensions d'arbre, les connecteurs et les limites thermiques/exploitation.

Applications

• Automatisation industrielle et équipements d'assemblage
• Robots collaboratifs et industriels
• Systèmes de positionnement et contrôle de mouvement de précision
• Petits entraînements pour emballage et convoyage

Informations de commande
Indiquer la référence CW42BLB38-26L240-02 lors de la commande et valider la tension d'alimentation, le type de connecteur et les options d'arbre auprès du fournisseur.
