Moteur DC CW57BLMA94-150L230-00
3-phasesBLDC24 V

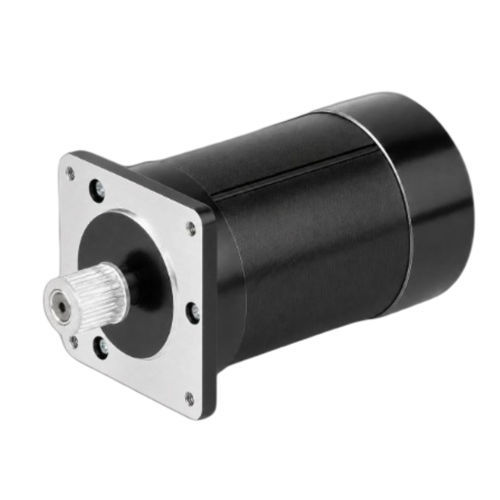

Moteur DC - CW57BLMA94-150L230-00 - NEOTON MOTOR - 3-phases / BLDC / 24 V
Moteur DC - CW57BLMA94-150L230-00 - NEOTON MOTOR - 3-phases / BLDC / 24 V
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de NEOTON MOTOR

Caractéristiques

Type
DC, 3-phases, BLDC
Voltage
24 V
Construction
NEMA 23
Nombre de pôles
4 pôles
Application
pour la robotique
Autres caractéristiques
haute précision, faible cogging
Puissance

0,15 kW
(0,2 hp)

Intensité

10 A

Couple

0,48 Nm, 0,96 Nm
(0,35403 ft.lb, 0,70806 ft.lb)

Vitesse de rotation

3 000 rpm, 3 500 rpm
(18 849,5559 rad.min-1, 21 991,1486 rad.min-1)

Diamètre

57 mm
(2,24 in)

Description

Présentation du produit
Le CW57BLMA94-150L230-00 est un moteur DC sans balais triphasé de 57 mm (NEMA 23) fournissant 150 W en nominal à 24 ±10% VDC et 3000 tr/min. Conçu pour l'automatisation industrielle, la robotique et le contrôle de mouvement de précision, il offre une compacité adaptée aux applications à couple-vitesse prévisible.

Points clés
  • Puissance nominale : 150 W
  • Tension d'alimentation : 24 ±10% VDC
  • Couple nominal : 0,48 N·m à 3000 tr/min
  • Dimension de cadre : 57 mm (NEMA 23)
  • Architecture brushless triphasée pour faible cogging et fonctionnement régulier


Caractéristiques principales
  • Puissance nominale : 150 W
  • Tension nominale : 24 ±10% VDC
  • Vitesse nominale : 3000 tr/min
  • Couple nominal : 0,48 N·m
  • Courant nominal : 10 A
  • Dimension de cadre : 57 mm (NEMA 23)


Caractéristiques électriques
  • Pôles : 4
  • Phases : 3
  • Tension nominale : 24 ±10% VDC
  • Puissance nominale : 150 W
  • Vitesse nominale : 3000 tr/min
  • Couple nominal : 0,48 N·m
  • Courant nominal : 10 A
  • Vitesse maxi : 3500 tr/min
  • Couple maxi : 0,96 N·m
  • Constante de tension : 3,5 ±5% V/kRPM
  • Résistance de bobine : 0,3 ±5% Ω (20°C)
  • Inductance de bobine : 0,51 ±10% mH
  • Résistance d'isolement : 100 MΩ (500 VDC)
  • Classe d'isolement : B (130°C)
  • Poids : 1 kg
  • Dimension de cadre : 57 mm (NEMA 23)
  • Référence : CW57BLMA94-150L230-00


Mécanique et performances
  • Plan mécanique disponible pour le modèle CW57BLMA94-150L230-00
  • Courbe couple-vitesse disponible pour le modèle CW57BLMA94-150L230-00


Spécifications techniques
  • Référence : CW57BLMA94-150L230-00
  • Dimension de cadre : 57 mm (NEMA 23)
  • Puissance nominale : 150 W
  • Tension nominale : 24 ±10% VDC
  • Vitesse nominale : 3000 tr/min
  • Couple nominal : 0,48 N·m
  • Courant nominal : 10 A
  • Vitesse maxi : 3500 tr/min
  • Couple maxi : 0,96 N·m
  • Pôles : 4
  • Phases : 3
  • Constante de tension : 3,5 ±5% V/kRPM
  • Résistance de bobine : 0,3 ±5% Ω (20°C)
  • Inductance de bobine : 0,51 ±10% mH
  • Résistance d'isolement : 100 MΩ (500 VDC)
  • Classe d'isolement : B (130°C)
  • Poids : 1 kg
