Moteur DC CW57BLMA94-167L240-01
3-phasesBLDC24 V

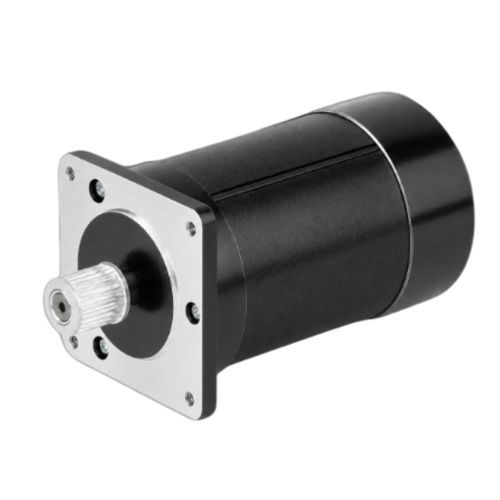

Moteur DC - CW57BLMA94-167L240-01 - NEOTON MOTOR - 3-phases / BLDC / 24 V
Moteur DC - CW57BLMA94-167L240-01 - NEOTON MOTOR - 3-phases / BLDC / 24 V
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de NEOTON MOTOR

Caractéristiques

Type
DC, 3-phases, BLDC
Voltage
24 V
Construction
NEMA 23
Nombre de pôles
4 pôles
Autres caractéristiques
haute précision
Puissance

0,17 kW
(0,23 hp)

Intensité

9,5 A

Couple

Max: 0,8 Nm
(0,59005 ft.lb)

Min: 0,4 Nm
(0,295025 ft.lb)

Vitesse de rotation

Max: 4 500 rpm
(28 274,3339 rad.min-1)

Min: 4 000 rpm
(25 132,7412 rad.min-1)

Diamètre

57 mm
(2,24 in)

Description

Présentation
Le CW57BLMA94-167L240-01 est un moteur à courant continu brushless 3 phases de 57 mm (NEMA 23) destiné à l'automatisation industrielle, à la robotique et au contrôle de mouvement de précision. Puissance nominale 167 W, alimentation 24 ±10% VDC, vitesse nominale 4000 tr/min et couple nominal 0,4 N·m.

Points clés
  • Puissance nominale : 167 W
  • Tension d'alimentation : 24 ±10% VDC
  • Couple nominal : 0,4 N·m à 4000 tr/min
  • Dimensions : 57 mm (NEMA 23)
  • Conception brushless 3 phases pour un mouvement contrôlé

Valeurs résumées
  • Puissance nominale : 167 W
  • Tension nominale : 24 ±10% VDC
  • Vitesse nominale : 4000 tr/min
  • Couple nominal : 0,4 N·m
  • Courant nominal : 9,5 A
  • Format : 57 mm (NEMA 23)

Caractéristiques électriques
  • Pôles : 4
  • Phases : 3
  • Tension nominale : 24 ±10% VDC
  • Puissance nominale : 167 W
  • Vitesse nominale : 4000 tr/min
  • Couple nominal : 0,4 N·m
  • Courant nominal : 9,5 A
  • Vitesse max : 4500 tr/min
  • Couple max : 0,8 N·m
  • Constante de tension : 3,4 ±5% V/kRPM
  • Résistance de ligne : 0,15 ±5% Ω (20°C)
  • Inductance de ligne : 0,35 ±10% mH
  • Résistance d'isolement : 100 MΩ @ 500 VDC
  • Classe d'isolement : B (130°C)
  • Poids : 1 kg
  • Format : 57 mm (NEMA 23)
  • Référence : CW57BLMA94-167L240-01

Ressources supplémentaires sur la fiche
Plan mécanique et courbe couple/vitesse disponibles pour la série de moteurs BLDC 57 mm.

Caractéristiques / spécifications techniques
  • Pôles : 4
  • Phases : 3
  • Puissance nominale : 167 W
  • Tension nominale : 24 ±10% VDC
  • Vitesse nominale : 4000 tr/min
  • Couple nominal : 0,4 N·m
  • Courant nominal : 9,5 A
  • Vitesse max : 4500 tr/min
  • Couple max : 0,8 N·m
  • Constante de tension : 3,4 ±5% V/kRPM
  • Résistance de ligne : 0,15 ±5% Ω (20°C)
  • Inductance de ligne : 0,35 ±10% mH
  • Résistance d'isolement : 100 MΩ @ 500 VDC
  • Classe d'isolement : B (130°C)
  • Poids : 1 kg
  • Format : 57 mm (NEMA 23)
  • Référence : CW57BLMA94-167L240-01
