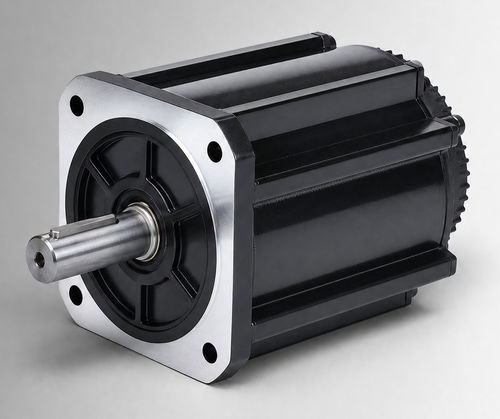

Moteur à commutation électronique CW180BLBT-10030-L1-H

BLDCbrushlessDC

Aperçu
CW180BLBT-10030-L1-H est un moteur brushless CC à carcasse 180 mm, puissance nominale 3000 W, 24 VDC, couple nominal 10 N·m, et vitesse nominale 3000 tr/min. Il est destiné à l'évaluation OEM et à l'intégration système pour entraînements de pompes électro-hydrauliques, fonctions mobiles et projets de remplacement de moteurs à balais, et peut également être évalué pour des équipements industriels compacts et des entraînements auxiliaires lorsque la tension, la charge, le cycle de service, l'interface d'installation et les conditions environnementales du projet sont confirmés.

Points clés

• Puissance nominale 3000 W
• Tension nominale 24 VDC
• Couple nominal 10 N·m à 3000 tr/min
• Courant nominal 132±10% Arms

Caractéristiques principales

• Puissance nominale : 3000 W
• Tension nominale : 24 VDC
• Couple nominal : 10 N·m
• Vitesse nominale : 3000 tr/min
• Courant nominal : 132±10% Arms
• Diamètre de cadre : 180 mm

Caractéristiques électriques et mécaniques
Puissance nominale — 3000 W
Tension nominale — 24 VDC
Couple nominal — 10 N·m
Vitesse nominale — 3000 tr/min
Courant nominal — 132±10% Arms
Diamètre de cadre — 180 mm
Constante de couple — 0.07±10% N·m/A
Inertie du rotor — 60±10% kg·m² × 10⁻⁴
Tension contre-électromotrice — 4.35±10% V/krpm
Inductance de ligne — Non spécifiée ; tolérance ±10%
Résistance de ligne — Non spécifiée ; tolérance ±10%
Longueur corps (L) — 170 mm
Longueur corps avec frein (LB) — 264 mm
Poids — 14.5/32 kg
Élément de retour d'information (option) — Hall magnétique / Hall + encodeur incrémental 2500 traits (optionnel)
Résistance d'isolement — DC500V, >20 MΩ (Classe F)
Rigidité diélectrique — 800VAC/1s/5mA
Environnement de fonctionnement — Température : -20 à 40°C (-40 à 40°C en option) ; Humidité : 20% à 80% HR (sans condensation) ; altitude inférieure à 1000 m (dérating au-delà des limites indiquées)
Indice de protection — IP54 (IP65 en option)
Référence produit — CW180BLBT-10030-L1-H

Images / Plans complémentaires

• Dessin mécanique — Structure standard 180 mm (dimensions mécaniques et interfaces de fixation)
• Dessin mécanique — Structure 180 mm avec refroidissement par ventilateur (dimensions mécaniques et interfaces de fixation)
• Caractéristiques couple-vitesse (graphique)

Caractéristiques / Spécifications techniques

• Rated Power: 3000 W
• Rated Voltage: 24VDC
• Rated Torque: 10 N·m
• Rated Speed: 3000 rpm
• Rated Current: 132±10% Arms
• Frame Size: 180mm
• Torque Constant: 0.07±10% N·m/A
• Rotor Inertia: 60±10% kg·m² × 10⁻⁴
• Back EMF: 4.35±10% V/krpm
• Line Inductance: Not specified; tolerance ±10%
• Line Resistance: Not specified; tolerance ±10%
• Body Length (L): 170 mm
• Body Length with Brake (LB): 264 mm
• Weight: 14.5/32 kg
• Feedback Element (Option): Magnetic Hall / Hall + 2500-line incremental encoder (optional)
• Insulation Resistance: DC500V, >20 MΩ (Class F)
• Dielectric Strength: 800VAC/1s/5mA
• Operating Environment: Temperature: -20 to 40°C (-40 to 40°C optional); Humidity: 20% to 80% RH (non-condensing); altitude below 1000 m (derate when exceeding the stated temperature or altitude range)
• Protection Class: IP54 (IP65 optional)
• Part Number: CW180BLBT-10030-L1-H
