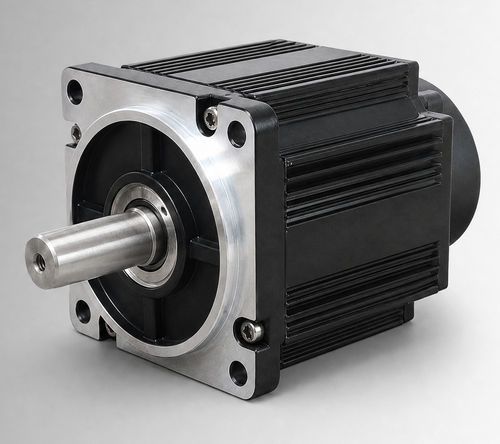

Moteur brushless CW110BLBT-07530-L5-H

DCBLDC72 V

Aperçu du produit
CW110BLBT-07530-L5-H est un moteur brushless DC à carcasse 110 mm, spécifié 2350 W, 72VDC, 7,5 N·m à 3000 tr/min. Conçu pour évaluation OEM et intégration système dans des entraînements de pompes électrohydrauliques, fonctions mobiles et projets de remplacement de moteurs à balais, il peut également être retenu pour des équipements industriels compacts et des entraînements auxiliaires lorsque la tension, la charge, le cycle de service, l'interface d'installation et les conditions environnementales sont confirmés pour l'application.

Points clés

• Puissance nominale : 2350 W
• Tension nominale : 72VDC
• Couple nominal : 7,5 N·m à 3000 tr/min
• Courant nominal : 39±10% Arms

Remarques
Le plan mécanique (structure standard 110 mm) et les courbes couple–vitesse sont fournis pour référence dimensionnelle et évaluation des performances.

Caractéristiques techniques

• Puissance nominale : 2350 W
• Tension nominale : 72VDC
• Couple nominal : 7,5 N·m
• Vitesse nominale : 3000 tr/min
• Courant nominal : 39±10% Arms
• Taille de la carcasse : 110 mm
• Constante de couple : 0,19±10% N·m/A
• Inertie du rotor : 10,9±10% kg·m² × 10⁻⁴
• Force électromotrice inverse : 11,6±10% V/krpm
• Inductance de ligne : Non spécifiée ; tolérance ±10%
• Résistance de ligne : Non spécifiée ; tolérance ±10%
• Longueur corps (L) : 156 mm
• Longueur corps avec frein (LB) : 193 mm
• Poids : 6,36 / 8,47 kg
• Éléments de retour (option) : Hall magnétique / Hall + codeur incrémental 2500 lignes (en option)
• Résistance d'isolement : DC 500 V, >20 MΩ (Classe F)
• Force diélectrique : 800 VAC / 1 s / 5 mA
• Environnement d'utilisation : Température -20 à 40°C (‑40 à 40°C en option) ; Humidité 20% à 80% HR (sans condensation) ; Altitude < 1000 m (réduction au-delà des limites indiquées)
• Indice de protection : IP54 (IP65 en option)
• Référence : CW110BLBT-07530-L5-H
