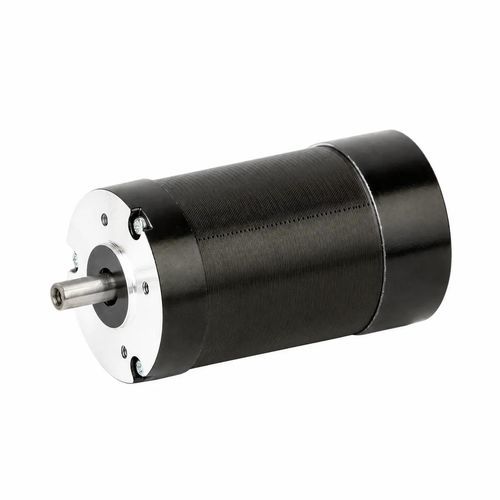

Moteur brushless CW57BLTA95-60 L260-00

DC3-phasesBLDC

Présentation du produit
Le CW57BLTA95-60 L260-00 est un moteur 3 phases brushless de 57 mm (NEMA 23) conçu pour l'automatisation industrielle, la robotique et le contrôle de mouvement de précision. Disponible en versions 60 W (arbre gauche) et 30 W (arbre droit) ; tension d'alimentation 24 VCC ±10% et vitesse nominale 6000 tr/min.

Points clés

• Puissance nominale : 60 W (arbre gauche), 30 W (arbre droit)
• Tension d'alimentation : 24 VCC ±10%
• Couple nominal : 100 mN·m (gauche), 50 mN·m (droit) à 6000 tr/min
• Dimensions : 57 mm (NEMA 23)
• Conception BLDC 3 phases pour un fonctionnement régulier et contrôlable

Caractéristiques électriques (tableau)
Paramètre : Valeur
Phases : 3
Tension nominale : 24 VCC ±10%
Puissance nominale : 60 W (arbre gauche), 30 W (arbre droit)
Vitesse nominale : 6000 tr/min
Couple nominal : 100 mN·m (arbre gauche), 50 mN·m (arbre droit)
Résistance d'isolement : 100 MΩ à 500 VCC
Classe d'isolement : B (130°C)
Méthode de commande : Contrôle de vitesse
Dimension : 57 mm (NEMA 23)
Référence : CW57BLTA95-60 L260-00

Documentation et schémas
Fiche technique disponible (se référer au numéro de pièce). Dessin mécanique et courbe couple-vitesse fournis en images de référence ; le dessin indique les cotes mécaniques et la courbe illustre les performances en fonction de la vitesse et de la charge.

Caractéristiques techniques / spécifications

• Modèle / Référence : CW57BLTA95-60 L260-00
• Série : 57BLTA Series
• Dimension : 57 mm (NEMA 23)
• Type de moteur : 3 phases brushless DC (BLDC)
• Puissance nominale : 60 W (arbre gauche), 30 W (arbre droit)
• Tension nominale : 24 VCC ±10%
• Vitesse nominale : 6000 tr/min
• Couple nominal : 100 mN·m (gauche), 50 mN·m (droit)
• Résistance d'isolement : 100 MΩ à 500 VCC
• Classe d'isolement : B (130°C)
• Méthode de commande : Contrôle de vitesse
• Documents inclus : identifiant fiche technique, dessin mécanique, courbe couple-vitesse
