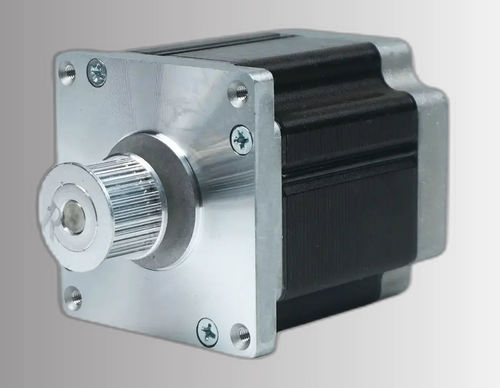

Moteur brushless CW70BL77-200L6240-00

DCà courant continutriphasé

Présentation produit
Le CW70BL77-200L6240-00 est un moteur brushless 3 phases de 70 mm (NEMA 28) fabriqué par NEOTON MOTOR. Il fournit une puissance nominale de 200 W et est conçu pour des applications à grande vitesse (vitesse nominale 24000 tr/min) sous 72 ±10% VCC. Adapté à l'automatisation industrielle, la robotique, le contrôle de mouvement de précision et les systèmes OEM demandant une source de couple compacte et rapide.

Points clés

• Puissance nominale : 200 W
• Tension d'alimentation : 72 ±10% VCC
• Couple nominal : 0,08 N·m à 24000 tr/min
• Dimension de bâti : 70 mm (NEMA 28)
• Conception 3 phases brushless pour un fonctionnement fluide et sans entretien fréquent

Fiche récapitulative
Puissance nominale — 200 W
Tension nominale — 72 ±10% VCC
Vitesse nominale — 24000 tr/min
Couple nominal — 0,08 N·m
Courant nominal — TBD A
Dimension de bâti — 70 mm (NEMA 28)

Spécifications électriques (paramètres principaux)
Paramètre — Valeur
Pôles — 4
Phases — 3
Tension nominale — 72 ±10% VCC
Puissance nominale — 200 W
Vitesse nominale — 24000 tr/min
Couple nominal — 0,08 N·m
Courant nominal — TBD A
Vitesse max — 24000 tr/min
Couple max — 0,16 N·m
Constante de tension — TBD ±5% V/kRPM
Résistance de ligne — TBD ±5% Ω (20°C)
Inductance de ligne — TBD ±10% mH
Résistance d'isolement — 100 MΩ (500 VDC)
Classe d'isolement — B (130°C)
Poids — TBD kg
Dimension de bâti — 70 mm (NEMA 28)
Numéro de pièce — CW70BL77-200L6240-00

Données mécaniques et performances
Plan mécanique et cotes de fixation disponibles pour la série BLDC 70 mm. Courbe couple-vitesse et graphiques de performance fournis pour le modèle CW70BL77-200L6240-00 afin de faciliter l'intégration système et l'ajustement des contrôleurs.

Caractéristiques techniques

• Model / Part Number: CW70BL77-200L6240-00
• Manufacturer / Brand: NEOTON MOTOR
• Frame size: 70 mm (NEMA 28)
• Rated power: 200 W
• Rated voltage: 72 ±10% VDC
• Rated speed: 24000 RPM
• Rated torque: 0.08 N·m
• Max torque: 0.16 N·m
• Max speed: 24000 RPM
• Poles: 4
• Phases: 3
• Voltage constant: TBD ±5% V/kRPM
• Line resistance: TBD ±5% Ω (20°C)
• Line inductance: TBD ±10% mH
• Insulation resistance: 100 MΩ (500 VDC)
• Insulation class: B (130°C)
• Rated current: TBD A
• Weight: TBD kg
