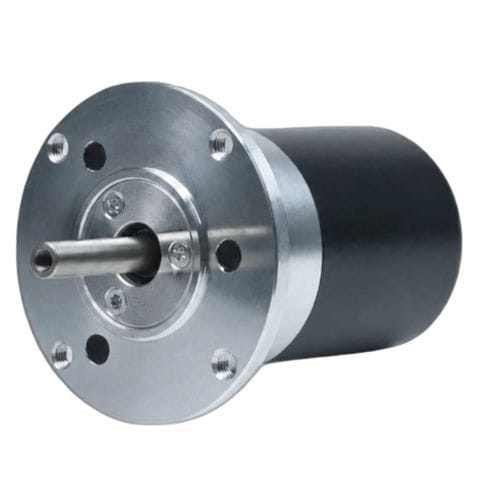

Moteur DC CW57BLMA74-100L2110-00

triphasé3-phasesBLDC

Vue d'ensemble
Le CW57BLMA74-100L2110-00 est un moteur brushless DC triphasé de 57mm (NEMA 23) fournissant 100 W sous 24 VDC (±10%) et pouvant atteindre 11000 tr/min. Conçu pour l'automatisation industrielle, la robotique et le contrôle de mouvement de précision, il facilite l'intégration compacte et les opérations à haute vitesse.

Points clés

• Puissance nominale 100W
• Tension d'alimentation 24VDC ±10%
• Couple nominal 86 mN·m à 11000 tr/min
• Taille d'encadrement 57mm (NEMA 23)
• Conception brushless 3 phases pour un fonctionnement régulier

Résumé
Puissance nominale | 100W
Tension nominale | 24VDC ±10%
Vitesse nominale | 11000 tr/min
Couple nominal | 86 mN·m
Courant nominal | 5A
Taille d'encadrement | 57mm (NEMA 23)

Fiche technique
CW57BLMA74-100L2110-00

Spécifications électriques
Paramètre | Valeur
Pôles | 3
Phases | 3
Tension nominale | 24VDC ±10%
Puissance nominale | 100W
Vitesse nominale | 11000 tr/min
Couple nominal | 86 mN·m
Courant nominal | 5A
Résistance de ligne | 0.087 ±5% Ω à 20°C
Inductance de ligne | 0.08 ±10% mH
Résistance d'isolement | 100 MΩ à 500 VDC
Classe d'isolement | B (130°C)
Méthode de contrôle | Contrôle de vitesse
Taille d'encadrement | 57mm (NEMA 23)
Numéro de pièce | CW57BLMA74-100L2110-00

Mécanique et performances
Le dessin mécanique et la courbe couple-vitesse sont fournis pour la série de moteurs BLDC 57mm afin d'aider à l'intégration et à l'évaluation des performances.

Caractéristiques techniques

• Modèle / Numéro de pièce : CW57BLMA74-100L2110-00
• Taille d'encadrement : 57mm (NEMA 23)
• Puissance nominale : 100W
• Tension nominale : 24VDC ±10%
• Vitesse nominale : 11000 RPM
• Couple nominal : 86 mN·m
• Courant nominal : 5 A
• Pôles : 3
• Phases : 3
• Résistance de ligne : 0.087 ±5% Ω à 20°C
• Inductance de ligne : 0.08 ±10% mH
• Résistance d'isolement : 100 MΩ à 500 VDC
• Classe d'isolement : B (130°C)
• Méthode de contrôle : Contrôle de vitesse
