Moteur brushless CW110BLBT-03630-L1-H

DCBLDC24 V

Aperçu du produit

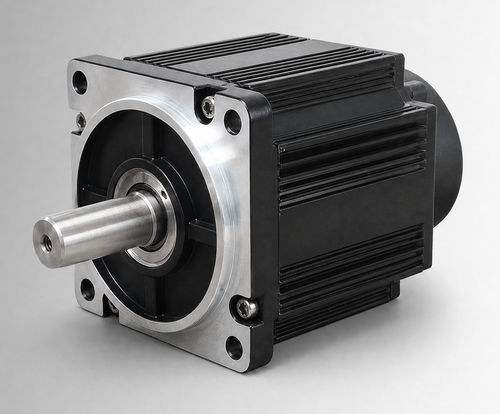

CW110BLBT-03630-L1-H est un moteur brushless DC (BLDC) à carcasse 110 mm, nominal 1100 W, 24 VDC, 3,6 N·m à 3000 tr/min. Conçu pour l'évaluation OEM et l'intégration système dans des applications telles que les entraînements de pompes électro-hydrauliques, les fonctions mobiles, et la modernisation de moteurs à balais. Convient aux équipements industriels compacts et aux entraînements auxiliaires lorsque les exigences électriques, mécaniques et environnementales du projet sont confirmées.

Points clés

• Puissance nominale : 1100 W
• Tension nominale : 24 VDC
• Couple nominal : 3,6 N·m @ 3000 tr/min
• Courant nominal : 53±10% Arms
• Taille de la carcasse : 110 mm; longueur corps (L) : 126 mm; longueur avec frein (LB) : 171 mm
• Masse : 4,14 kg (standard) / 6,25 kg (avec options)
• Protection : IP54 (IP65 en option)
• Options de retour d'information : Hall magnétique; Hall + encodeur incrémental 2500 lignes (option)
• Référence : CW110BLBT-03630-L1-H

Spécifications rapides
Puissance nominale : 1100 W
Tension nominale : 24 VDC
Couple nominal : 3,6 N·m
Vitesse nominale : 3000 tr/min
Courant nominal : 53±10% Arms
Taille de la carcasse : 110 mm

Caractéristiques électriques et mécaniques

• Constante de couple : 0,06±10% N·m/A
• Inertie du rotor : 7,7±10% ×10⁻⁴ kg·m²
• Force contre-électromotrice : 4,08±10% V/krpm
• Inductance / résistance de ligne : non spécifiées ; tolérance ±10%
• Résistance d'isolement : DC 500 V, >20 MΩ (Classe F)
• Rigidité diélectrique : 800 VAC / 1 s / 5 mA

Dessins mécaniques et performances
Le dessin mécanique est disponible pour la structure standard 110 mm. Les courbes couple-vitesse et les courbes de performance sont fournies pour la configuration CW110BLBT-03630-L1-H afin d'assister le dimensionnement et le réglage du contrôleur.

Applications et remarques d'installation

• Applications typiques : entraînements de pompes électro-hydrauliques, actionneurs d'équipements mobiles, machines industrielles compactes, entraînements auxiliaires et modernisation de moteurs à balais
• Environnement de fonctionnement : température -20 à 40 °C (option -40 à 40 °C) ; humidité 20%–80% HR sans condensation ; altitude < 1000 m (réduction de puissance au-delà des limites)
• Options disponibles : protection IP65, variantes avec frein, retour d'encodeur — préciser à la commande
• Confirmer l'interface électrique, le montage et le cycle de service lors de l'intégration
