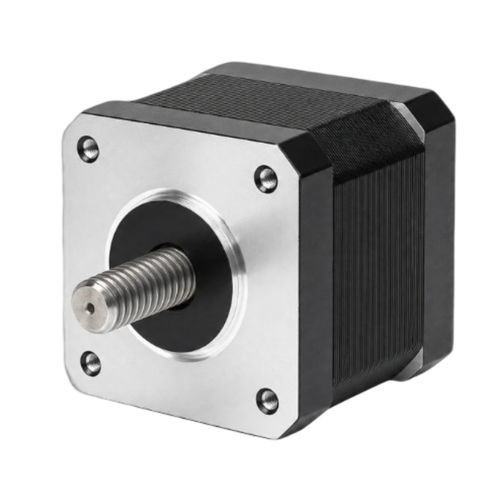

Moteur brushless CW42BLB38-16L218-01

3-phasesDCBLDC

Brève description
Le CW42BLB38-16L218-01 est un moteur brushless 3 phases de 42 mm (NEMA 17) délivrant 16 W, conçu pour l'automatisation industrielle, la robotique et le contrôle de mouvement de précision. Tension nominale 24 ±10% VCC, vitesse nominale 1800 tr/min.

Points clés

• Puissance nominale : 16 W
• Tension d'alimentation : 24 ±10% VCC
• Couple nominal : 0,085 Nm à 1800 tr/min
• Format : 42 mm (NEMA 17)
• Architecture 3 phases sans balais pour un mouvement précis et régulier

Spécifications électriques (tableau)
Poles — 8
Phases — 3
Tension nominale — 24 ±10% VCC
Puissance nominale — 16 W
Vitesse nominale — 1800 tr/min
Couple nominal — 0,085 Nm
Courant nominal — À déterminer A
Vitesse maximale — 2300 tr/min
Couple maximal — 0,17 Nm
Constante de tension — 5,9 ±5% V/kRPM
Résistance de ligne — 4,3 ±5% Ω (20°C)
Inductance de ligne — 2,0 ±10% mH
Résistance d'isolation — 100 MΩ (500 VDC)
Classe d'isolation — B 130°C
Poids — 0,3 kg
Format — 42 mm (NEMA 17)
Référence — CW42BLB38-16L218-01

Mécanique & performances
Plan mécanique disponible pour la série de moteurs BLDC 42 mm. Courbe couple-vitesse et données de performance fournies pour le modèle CW42BLB38-16L218-01 afin de faciliter l'intégration et le dimensionnement.

Caractéristiques / spécifications techniques

• Format : 42 mm (NEMA 17)
• Puissance nominale : 16 W
• Tension nominale : 24 ±10% VCC
• Vitesse nominale : 1800 tr/min (vitesse max 2300 tr/min)
• Couple nominal : 0,085 Nm (couple max 0,17 Nm)
• Phases : 3
• Pôles : 8
• Constante de tension : 5,9 ±5% V/kRPM
• Résistance de ligne : 4,3 ±5% Ω (20°C)
• Inductance de ligne : 2,0 ±10% mH
• Résistance d'isolation : 100 MΩ @ 500 VDC
• Classe d'isolation : B (130°C)
• Poids : 0,3 kg
• Référence : CW42BLB38-16L218-01
