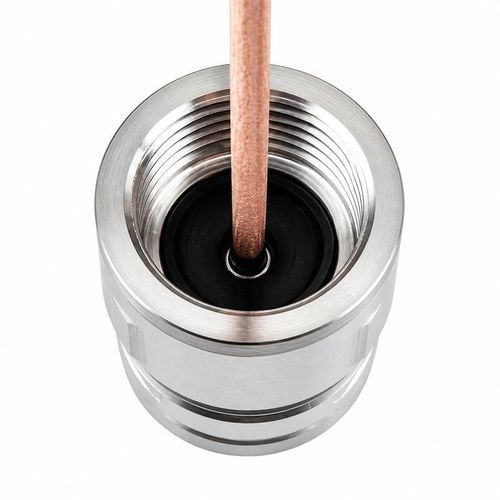

Transducteur à ultrasons à ultrasons à contact BBFM-Q1P1M

à ultrasons à temps de transità contact directhaute température

Présentation
Le BBFM-Q1P1M est un transducteur ultrasonique destiné à la mesure de débit de fumées et au mesurage en temps de transit dans des gaz industriels haute température. Il est conçu pour une installation sur des conduits d'échappement de chaudières, des conduits d'émission industriels et des conduits similaires soumis à des températures et pressions élevées.

Caractéristiques techniques

• Modèle : BBFM-Q1P1M
• Fréquence centrale : 1,1 MHz ±5%
• Impédance minimale : 150 Ω ±20%
• Capacité : 1 200 pF ±20% à 1 kHz
• Tension de fonctionnement : tension de crête <300 Vpp
• Température de fonctionnement : -40 à +80 °C
• Pression nominale : ≤10 kgf ou 1 MPa
• Angle du faisceau à -3 dB : 6,7° ±10%
• Matériau du boîtier : inox 316
• Indice de protection : IP68

Applications

• Mesure de débit des fumées
• Surveillance des gaz d'échappement de chaudières
• Conduits d'émission industriels
• Mesure du temps de transit dans des gaz haute température

Sélection et intégration
La sélection doit tenir compte de la composition et de la température du gaz, de la longueur acoustique requise, de la géométrie du conduit et de l'espace d'installation disponible. Vérifiez la compatibilité avec la pression de service et l'indice de protection, et assurez-vous que l'électronique d'émission/réception correspond à l'impédance et aux exigences de tension du transducteur. Prenez en compte le mode de fixation et le milieu d'accouplement pour assurer une transmission ultrasonore fiable.
