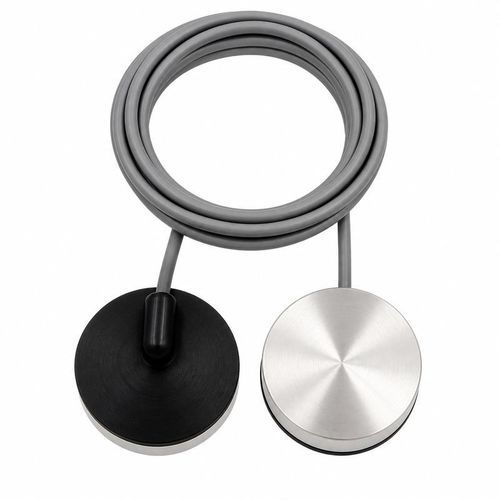

Transducteur à ultrasons immergeable BBMU-PHYF-B

haute fréquence

Présentation
La série BBMU-PHYF-B comprend des émetteurs à ultrasons thérapeutiques destinés aux dispositifs médicaux tels que équipements de physiothérapie, rééducation et appareils médico-esthétiques. Fréquences centrales disponibles : 600 kHz, 1 MHz et 1,5 MHz. Fonctionnement de -40 °C à +80 °C, pression admissible jusqu'à 10 kgf (1 MPa) et protection IP68. Les paramètres électriques et acoustiques varient selon la fréquence et doivent être sélectionnés comme une ligne complète correspondant à la fréquence choisie.

Configurations selon la fréquence
Fréquence centrale | Impédance minimale | Capacitance | Tension crête | Angle à mi-puissance à -3 dB | Matériau du boîtier
600 kHz ±5% | 90 Ω ±20% | 1,600 pF ±20% à 1 kHz | < 490 Vpp | 8,1° ±10% | Aluminium dur
1 MHz ±5% | 8 Ω ±20% | 3,500 pF ±20% à 1 kHz | < 300 Vpp | 3,5° ±10% | Aluminium dur
1,5 MHz ±5% | 20 Ω ±20% | 3,000 pF ±20% à 1 kHz | < 400 Vpp | 2° ±10% | LV12

Applications

• Équipements de physiothérapie
• Thérapie de rééducation
• Transmission d'énergie ultrasonore
• Appareils médico-esthétiques

Caractéristiques techniques

• Série : BBMU-PHYF-B
• Fréquences centrales disponibles : 600 kHz ±5 %, 1 MHz ±5 %, 1,5 MHz ±5 %
• Plage de température de fonctionnement : -40 °C à +80 °C
• Pression admissible : jusqu'à 10 kgf (1 MPa)
• Indice de protection : IP68
• Les paramètres électriques et acoustiques doivent être sélectionnés comme une ligne complète correspondant à la fréquence choisie
• 600 kHz : Impédance minimale 90 Ω ±20 %, Capacitance 1,600 pF ±20 % à 1 kHz, Tension crête < 490 Vpp, Angle à mi-puissance 8,1° ±10 %, Matériau du boîtier : aluminium dur
• 1 MHz : Impédance minimale 8 Ω ±20 %, Capacitance 3,500 pF ±20 % à 1 kHz, Tension crête < 300 Vpp, Angle à mi-puissance 3,5° ±10 %, Matériau du boîtier : aluminium dur
• 1,5 MHz : Impédance minimale 20 Ω ±20 %, Capacitance 3,000 pF ±20 % à 1 kHz, Tension crête < 400 Vpp, Angle à mi-puissance 2° ±10 %, Matériau du boîtier : LV12
