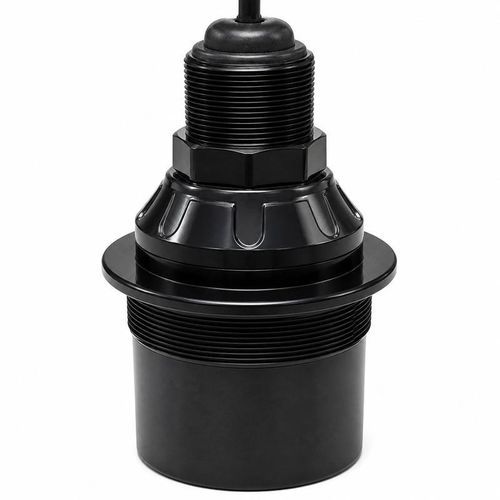

Transducteur à ultrasons pour la mesure de niveau BBDM-40KR12M-B

Aperçu
Le BBDM-40KR12M-B est un capteur de distance ultrasonore pour air, fréquence centrale 40 kHz, avec une plage de mesure recommandée de 0,5 à 12 m. Il présente un angle de faisceau demi‑puissance étroit pour des mesures dirigées dans réservoirs, cuves et installations de mesure industrielles, et bénéficie d'un indice de protection IP68 pour les environnements sévères.

Spécifications principales

• Modèle : BBDM-40KR12M-B
• Fréquence centrale : 40 kHz ±5%
• Plage recommandée : 0,5 à 12 m
• Angle de faisceau demi‑puissance (‑3 dB) : 10,1° ±10% (option 11,3° ±10%)
• Impédance minimale : 200 Ω ±20%
• Capacitance : 3 200 pF ±20% à 1 kHz
• Tension de fonctionnement : crête en dessous de 1 500 Vpp
• Température de fonctionnement : -40 à +80 °C
• Pression admissible : jusqu'à 3 kgf / 0,3 MPa
• Indice de protection : IP68
• Poids : 1 160 g ±5% (avec câble 10 m ±0,3 m)
• Mise en place : voir plan de cotes

Options de configuration du faisceau

• 10,1° ±10%
• 11,3° ±10%

Conseils de sélection et d'installation
Choisissez le transducteur en fonction du milieu et de la température d'exploitation, de la distance de mesure ou du trajet acoustique requis, de la taille et de l'état de surface de la cible, de l'espace de montage et des dimensions d'interface, ainsi que de la pression d'utilisation. Assurez l'adéquation des électroniques d'émission/réception au transducteur et définissez la longueur de câble et le mode de connexion pour l'installation.

Applications types

• Mesure de niveau en réservoirs et cuves
• Mesures de distance et position sur équipements industriels
• Détection de collision pour véhicules et machines
• Surveillance de zones et sécurité
