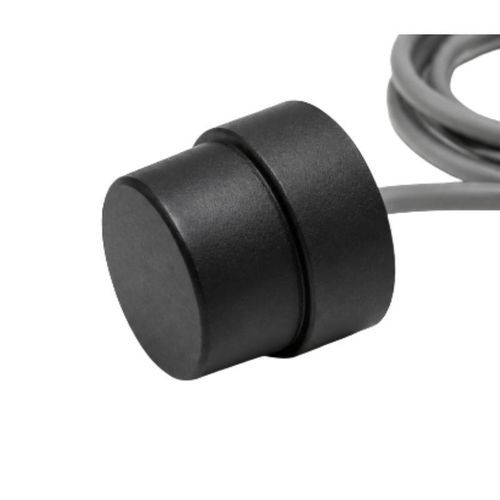

Capteur de profondeur sous-marin BBDM-1M-UW

Présentation du produit
Le BBDM-1M-UW est un transducteur ultrasonore 1 MHz conçu pour la mesure de profondeur sous-marine à courte portée, la mesure précise en milieu liquide, la détection de proximité et la localisation de cibles. Son faisceau étroit de 6° et sa zone morte d’environ 50 mm offrent une résolution de distance accrue pour les applications nécessitant une discrimination fine de la portée.

Caractéristiques clés

• Fréquence centrale de fonctionnement : 1 MHz ±5%
• Faisceau étroit de 6° pour une meilleure résolution
• Zone morte d’environ 50 mm
• Boîtier IP68 pour immersion permanente
• Pression de service maximale : 1,6 MPa

Spécifications techniques
Fréquence centrale de fonctionnement - 1 MHz ±5%
Angle de faisceau - 6°
Largeur de bande - 10%
Sensibilité globale - >250 mV (mesurée à 10 Vp-p, 10 cycles, 70 mm)
Résistance parallèle minimale - 120 Ω ±30%
Capacité statique - 1200 pF ±20%
Tension de service maximale - <200 V (pulsée, cycle de service 2%)
Température de fonctionnement - 0 à 95°C
Pression de service maximale - 1,6 MPa
Matériau du boîtier - ABS
Zone morte - ≈50 mm
Indice de protection - IP68

Applications

• Mesure de profondeur sous-marine à courte portée
• Mesure de distance précise en liquide
• Détection de proximité et positionnement sous-marin
• Détection d’obstacles et de cibles sous-marines

Caractéristiques techniques

• Modèle : BBDM-1M-UW
• Fréquence centrale de fonctionnement : 1 MHz ±5%
• Angle de faisceau : 6° (faisceau étroit pour une meilleure résolution)
• Largeur de bande : 10%
• Sensibilité globale : >250 mV (mesurée à 10 Vp-p, 10 cycles, 70 mm)
• Résistance parallèle minimale : 120 Ω ±30%
• Capacité statique : 1200 pF ±20%
• Tension de service maximale : <200 V (pulsée, cycle de service 2%)
• Plage de température de fonctionnement : 0 à 95°C
• Pression de service maximale : 1,6 MPa
• Zone morte : ≈50 mm
• Matériau du boîtier : ABS
• Indice de protection : IP68
