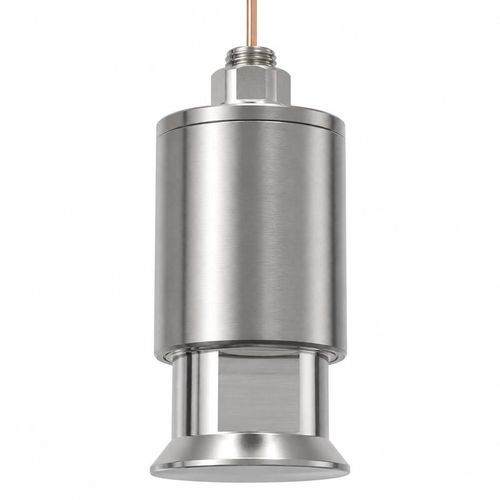

Transducteur de débit à ultrasons à temps de transit BBFM-Q42K

volumiquede gaznon-intrusif

Overview
Le BBFM-Q42K est un transducteur ultrasonique 42 kHz destiné à la mesure de débit de gaz de combustion et de gaz industriels haute température. Il s'intègre sur conduits, cheminées et lignes d'échappement pour fournir des signaux transit-time fiables entre -40 et +150°C. L'appareil est conçu pour une pression ≤3 kgf (0,3 MPa) et présente un indice de protection IP68 avec un boîtier en alliage de titane résistant à la corrosion dans des atmosphères agressives.

Key features

• Fréquence centrale 42 kHz optimisée pour mesures transit-time en phase gazeuse
• Plage de fonctionnement -40 à +150°C
• Boîtier en alliage de titane pour résistance à la corrosion et à la température
• Indice de protection IP68 pour immersion et environnements sévères
• Compatible avec électroniques de débit ultrasonique transit-time

Technical specifications

• Modèle : BBFM-Q42K
• Fréquence centrale : 42 kHz ±5%
• Impedance minimale : 150 Ω ±20%
• Capacité : 2 600 pF ±20% à 1 kHz
• Tension de fonctionnement : tension crête <1 500 Vpp
• Température de fonctionnement : -40 à +150°C
• Pression admissible : ≤3 kgf ou 0,3 MPa
• Matériau du boîtier : alliage de titane
• Indice de protection : IP68

Applications

• Mesure de débit de gaz de combustion
• Surveillance des gaz d'échappement des chaudières
• Conduits d'émission industriels
• Mesure transit-time dans des flux de gaz haute température

Installation & compatibility
Conçu pour intégration par bride ou fixation par serrage selon les contraintes du site. Veiller à un couplage acoustique correct et à l'isolation thermique lors de l'installation sur conduits haute température. Compatible avec les transmetteurs ultrasoniques transit-time standard ; vérifier l'impédance et les exigences de pilotage avec le fournisseur du transmetteur.

Ordering information

• Modèle standard : BBFM-Q42K
• Options disponibles : longueurs de câbles sur mesure, accessoires de montage et étalonnage usine sur demande
