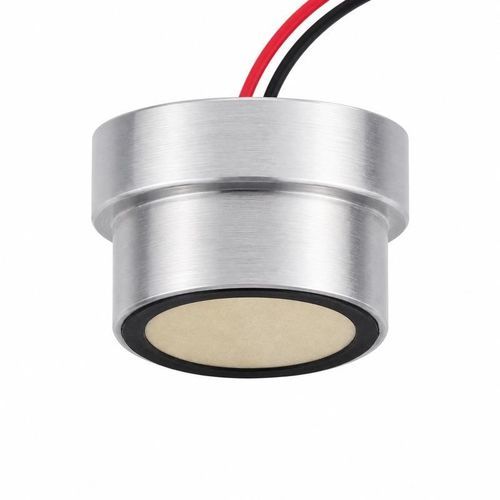

Transducteur à ultrasons sans contact BBDM-90KR5M

haute fréquencepour la mesure de niveaude proximité

Aperçu
Le BBDM-90KR5M est un transducteur ultrasonore de distance pour air, à fréquence centrale de 90 kHz et portée de référence de 0,3 à 5 m. Il présente un angle de faisceau à -3 dB étroit (11,5° ±10%), une masse compacte (23 g ±5%) et une protection IP68 pour la détection de proximité, le positionnement courte portée, le comptage et la mesure de niveau compacte en automatisme industriel.

Caractéristiques techniques

• Modèle : BBDM-90KR5M
• Fréquence centrale : 90 kHz ±5%
• Plage recommandée : 0,3 à 5 m
• Impédance minimale : 500 Ω ±20%
• Capacité : 1 300 pF ±20% à 1 kHz
• Tension de fonctionnement : tension crête <600 Vpp
• Température de fonctionnement : -40 à +80 °C
• Pression admissible : jusqu’à 3 kgf (0,3 MPa)
• Angle à mi-puissance (-3 dB) : 11,5° ±10%
• Matériau de boîtier : alliage d’aluminium 7075
• Fixation : voir plan de cotes
• Indice de protection : IP68
• Poids : 23 g ±5%
• Longueur de câble : 8,5 cm

Utilisations spécifiées

• Détection de proximité en automatisation
• Positionnement courte portée
• Comptage et détection de cibles
• Mesure de niveau compacte

Informations pour l'intégration
Fournissez les paramètres d’application et les détails d’interface pour garantir des performances correctes. Éléments clés à spécifier :

• Média de fonctionnement et plage de température
• Distance de mesure requise ou trajet acoustique
• Matériau, taille et état de surface de la cible
• Espace de montage disponible et dimensions d'interface
• Pression de fonctionnement et exigences d'étanchéité
• Électronique d’émission/réception, acheminement du câble et type de connecteur
