Transducteur de débit à ultrasons BBFM-Q140K

pour environnements sévèresde gazcompact

Transducteur 140 kHz pour trajets acoustiques compacts de mesure de gaz

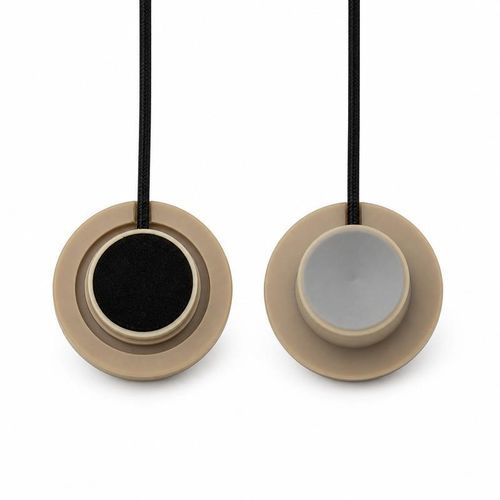

Le BBFM-Q140K est un transducteur ultrasonique conçu pour compteurs de débit de gaz industriels, mesure de la vitesse des gaz et intégration dans des modules de mesure par temps de transit. La portée de référence documentée est de 0,12 à 1 m, avec un angle de demi-puissance acoustique de 18,2° ±10% à -3 dB. Conditions de fonctionnement : -40 à +80°C, jusqu'à 3 kgf (0,3 MPa) de pression et protection IP68.

Données acoustiques et électriques vérifiées
Model: BBFM-Q140K
Fréquence centrale : 140 kHz ±5%
Portée recommandée : 0,12 à 1 m
Impédance minimale : 1 200 Ω ±20%
Capacité : 250 pF ±20% à 1 kHz
Tension de fonctionnement : Peak voltage <1 200 Vpp
Température de fonctionnement : -40 à +80°C
Pression admissible : ≤3 kgf ou 0,3 MPa
Largeur de faisceau : angle de demi-puissance 18,2° ±10% à -3 dB
Fixation : se référer au dessin de définition
Indice de protection : IP68
Poids : 8 g ±5% avec câble de 38 cm

Conception d’un trajet acoustique court pour débit de gaz
Pour positionner les transducteurs dans la chambre de mesure, utilisez la portée de référence 0,12–1 m conjointement avec l'angle de demi-puissance 18,2° ±10% pour définir le trajet acoustique. Vérifiez la longueur finale du trajet, la géométrie de la cible, l'espace de montage et les dimensions d'interface pour l'instrument visé. L'électronique doit accepter une impédance minimale de 1 200 Ω ±20%, une capacité de 250 pF ±20% à 1 kHz et une tension crête Peak voltage <1 200 Vpp. Le poids indiqué (8 g ±5%) correspond à la configuration avec câble de 38 cm.

Points à définir avant l’intégration

• Média gazeux et plage de température
• Distance de mesure requise ou trajet acoustique
• Géométrie de la chambre du compteur et de la cible
• Espace de montage et dimensions d'interface
• Pression de service et exigences de protection
• Électronique d’excitation/réception, routage du câble et méthode de connexion

Caractéristiques / Spécifications techniques

• Model: BBFM-Q140K
• Fréquence centrale : 140 kHz ±5%
• Plage de référence (recommandée) : 0,12 à 1 m
• Largeur de faisceau (demi-puissance) : 18,2° ±10% à -3 dB
• Impédance minimale : 1 200 Ω ±20%
• Capacité : 250 pF ±20% à 1 kHz
• Tension de fonctionnement : Peak voltage <1 200 Vpp
• Température de fonctionnement : -40 à +80°C
• Pression admissible : ≤3 kgf (0,3 MPa)
• Indice de protection : IP68
• Poids : 8 g ±5% (avec câble de 38 cm)
