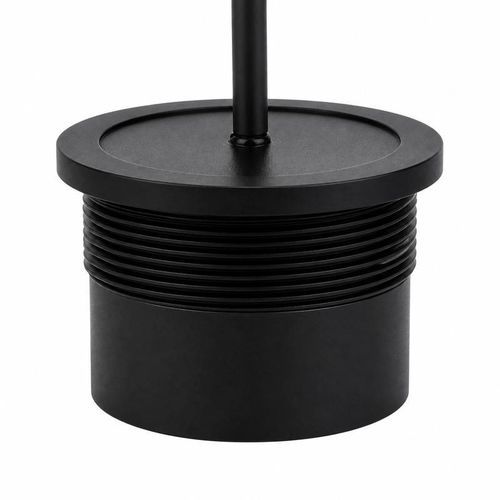

Transducteur à ultrasons immergeable BBDM-D55K

pour la mesure de niveaude mesurepour la détection d'obstacles

Portée de référence 3–500 m en milieu subaquatique
Le BBDM-D55K est un transducteur ultrasonique 55 kHz pour la télémétrie et la mesure de profondeur en milieu aquatique. Sa portée de référence est de 3–500 m. Conçu pour l'intégration aux ROV, AUV, systèmes d'amarrage et stations de surveillance fixes nécessitant un capteur acoustique compact et étanche (IP68).

Caractéristiques acoustiques et environnementales
La largeur de faisceau à mi-puissance (-3 dB) est de 26,6° ±10%. Le transducteur opère de -40 à +80 °C, est classé IP68 et supporte une pression ≤10 kgf (≈1 MPa). L'impédance minimale, la capacité et la tension crête facilitent l'intégration aux électroniques ultrasonores standard.

Spécifications techniques

• Modèle : BBDM-D55K
• Fréquence centrale : 55 kHz ±5%
• Portée recommandée : 3–500 m
• Impédance minimale : 700 Ω ±20%
• Capacité : 1800 pF ±20% à 1 kHz
• Tension de fonctionnement : Tension crête <1500 Vpp
• Température de fonctionnement : -40 à +80 °C
• Pression admise : ≤10 kgf ou 1 MPa
• Largeur de faisceau à mi-puissance : 26,6° ±10% à -3 dB
• Indice de protection : IP68

Applications cibles

• Mesure de distance et de profondeur sous l'eau
• Évitement d'obstacles pour robots sous-marins et AUV
• Mesure de distance dans cuves et infrastructures aquatiques
• Détection et surveillance d'objets sous-marins
