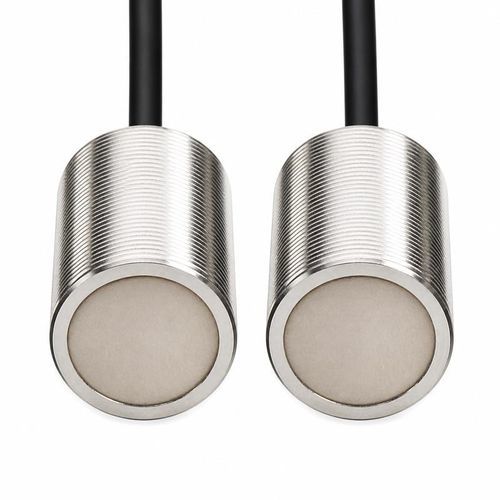

Transducteur de débit à ultrasons à temps de transit BBFM-Q200K-B

à ultrasonsacoustiquevolumique

Aperçu
Le BBFM-Q200K-B est un transducteur ultrasonique pour mesure de débit de gaz destiné aux compteurs industriels et modules de mesure par temps de transit. Il fonctionne à une fréquence centrale de 200 kHz ±5% et est adapté aux trajectoires acoustiques de référence entre 0,10 et 1,5 m. Deux options de faisceau/montage sont proposées : variante à faisceau étroit avec filetage M18 × 1,5 et variante à faisceau plus large avec montage selon le dessin d'encombrement. Conçu pour des applications de comptage en ligne ou par bride avec exigence d'étanchéité IP68.

Caractéristiques techniques principales
Paramètre — Spécification
Modèle — BBFM-Q200K-B
Fréquence centrale — 200 kHz ±5%
Plage recommandée — 0,10 à 1,5 m
Impedance minimale — 900 Ω ±20%
Capacité — 600 pF ±20% à 1 kHz
Tension de fonctionnement — Tension crête < 450 Vpp
Température de fonctionnement — -40 à +80°C
Pression admissible — ≤3 kgf (0,3 MPa)
Angle standard à mi-puissance — 6° ±10% à -3 dB
Montage standard — Filetage M18 × 1,5
Indice de protection — IP68

Configurations disponibles

• 200 kHz ±5% — 6° ±10% à -3 dB — Boîtier inoxydable — Filetage M18 × 1,5
• 200 kHz ±5% — 11,8° ±10% à -3 dB — Variante inox 304 — Montage selon dessin d'encombrement

Applications de mesure spécifiées

• Compteurs industriels de gaz
• Compteurs de gaz
• Mesure de la vitesse des gaz
• Modules de mesure par temps de transit

Sélection et intégration électrique
Choisissez l'angle de faisceau et le montage en fonction du trajet acoustique, du milieu gazeux et des contraintes d'installation. Veillez à ce que le trajet de mesure reste dans la plage de référence 0,10–1,5 m.

• Adapter l'électronique émission/réception à une impédance minimale de 900 Ω ±20% et une capacité de 600 pF ±20% à 1 kHz.
• Maintenir la tension crête d'entraînement en dessous de 450 Vpp.
• Confirmer le fonctionnement entre -40 et +80°C et sous une pression jusqu'à 3 kgf (0,3 MPa).
• Vérifier l'étanchéité IP68 selon l'installation prévue.

Caractéristiques techniques

• Modèle : BBFM-Q200K-B
• Fréquence centrale : 200 kHz ±5%
• Plage recommandée (référence) : 0,10 à 1,5 m
• Impédance minimale : 900 Ω ±20%
• Capacité : 600 pF ±20% à 1 kHz
• Tension de fonctionnement : Tension crête < 450 Vpp
• Température de fonctionnement : -40 à +80°C
• Pression admissible : ≤3 kgf (0,3 MPa)
• Angle standard à mi-puissance : 6° ±10% à -3 dB
• Option de faisceau alternative : 11,8° ±10% à -3 dB (voir dessin d'encombrement pour le montage)
• Montage standard : Filetage M18 × 1,5
• Boîtier / matériau : Inox / variantes 304
• Indice de protection : IP68
