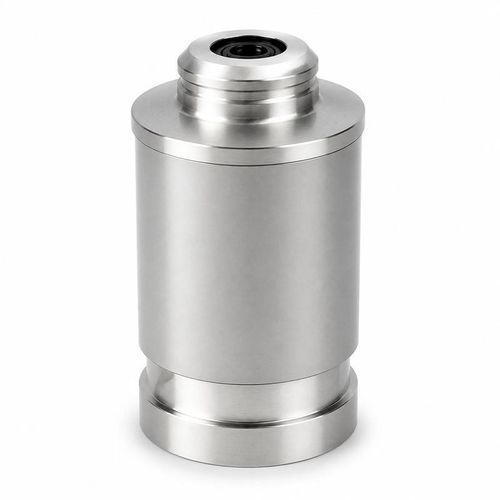

Transducteur de débit à ultrasons BBFM-Q43K

à ultrasons à temps de transitde gazstationnaire

Présentation
Le BBFM-Q43K est un transducteur de débit ultrasonique conçu pour la mesure de gaz de combustion à une fréquence centrale de 43 kHz. Il est prévu pour des installations en conduit et cheminée nécessitant une tenue en température élevée et une protection environnementale renforcée, par exemple la surveillance des fumées de chaudières et des conduits d'émission industriels.

Mesure
Mesure en temps de transit à 43 kHz optimisée pour les applications sur gaz chaud. Convient pour la détection de débit dans des flux gazeux à haute température là où une mesure acoustique sans contact est requise.

Spécifications techniques (tableau)
Paramètre — Spécification
Modèle — BBFM-Q43K
Fréquence centrale — 43 kHz ±5%
Impédance minimale — 300 Ω ±20%
Capacité — 3 000 pF ±20% à 1 kHz
Tension de fonctionnement — Tension crête <1 500 Vpp
Température de fonctionnement — -40 à +150°C
Pression nominale — ≤3 kgf ou 0,3 MPa
Matériau du boîtier — Acier inoxydable et LY12
Indice de protection — IP68

Applications

• Mesure du débit de gaz de combustion
• Surveillance des fumées de chaudière
• Conduits d'émission industriels
• Mesure en temps de transit pour gaz à haute température

Sélection et intégration
La sélection doit tenir compte de la composition et de la température du gaz, de la longueur du trajet acoustique requise, de la géométrie du conduit et de l'espace d'installation disponible. Prendre en compte la pression de service, la protection contre les pénétrations dans l'environnement du conduit, et la compatibilité avec l'électronique d'émission et de réception.

Caractéristiques / spécifications techniques

• Model: BBFM-Q43K
• Center frequency: 43 kHz ±5%
• Minimum impedance: 300 Ω ±20%
• Capacitance: 3,000 pF ±20% at 1 kHz
• Operating voltage: Peak voltage <1,500 Vpp
• Operating temperature: -40 to +150°C
• Pressure rating: ≤3 kgf or 0.3 MPa
• Housing material: Stainless steel and LY12
• Protection rating: IP68
