Transducteur à ultrasons sans contact BBDM-18KR50M

robustebasse fréquencepour la mesure de niveau

Présentation
Le BBDM-18KR50M est un transducteur ultrasonore aérien de distance, fréquence centrale 18 kHz et plage d'utilisation recommandée de 1,8–50 m. Il est conçu pour la surveillance de niveau de grands réservoirs, la mesure de distance industrielle, l'évitement de collisions, la surveillance de zones et la détection de cibles à longue portée.

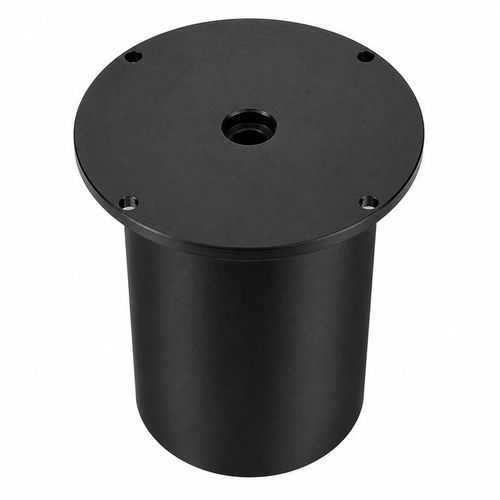

Détection longue portée avec corps de transducteur à bride
Le corps à bride permet un montage sécurisé et une stabilité acoustique pour les mesures à longue portée en environnements industriels, facilitant l'installation sur parois de réservoir ou supports structurels.

Spécifications techniques (tableau)
Modèle — BBDM-18KR50M
Fréquence centrale — 18 kHz ±5%
Plage recommandée — 1,8–50 m
Impédance minimale — 1 300 Ω ±20%
Capacitance — 12 000 pF ±20% à 1 kHz
Tension de fonctionnement — Tension crête inférieure à 1 500 Vpp
Température de fonctionnement — -40 à +80 °C
Classe de pression — Jusqu'à 3 kgf (0,3 MPa)
Caractéristique du faisceau — Angle demi-puissance -3 dB : 14,9° ±10%
Indice de protection — IP68
Poids — 2 500 g ±5% (avec câble client de 15 m)

Évaluation du champ acoustique
L'angle demi-puissance de 14,9° doit être mis en relation avec la taille de la cible et le chemin libre disponible. À longue distance, les structures internes de réservoir, parois ou machines peuvent générer des échos plus précoces que la surface visée. Les gradients de température de l'air et les particules en suspension peuvent modifier la propagation et l'amplitude du signal, nécessitant calibrage ou compensation.

Paramètres d'intégration système
Les paramètres clés d'intégration comprennent les propriétés de la surface cible, la température et la pression de fonctionnement. L'interface électrique est définie par l'impédance, la capacitance et la limite de tension crête indiquées. La configuration standard suppose un câble client de 15 m ; adaptez le câblage et le montage selon les besoins du système.

Caractéristiques / données techniques

• Modèle : BBDM-18KR50M
• Fréquence centrale : 18 kHz ±5%
• Plage recommandée : 1,8–50 m
• Impédance minimale : 1 300 Ω ±20%
• Capacitance : 12 000 pF ±20% à 1 kHz
• Tension de fonctionnement : Tension crête inférieure à 1 500 Vpp
• Température de fonctionnement : -40 à +80 °C
• Classe de pression : Jusqu'à 3 kgf (0,3 MPa)
• Caractéristique du faisceau : Angle demi-puissance -3 dB 14,9° ±10%
• Indice de protection : IP68
• Poids : 2 500 g ±5% (avec câble client de 15 m)
