Transducteur de débit à ultrasons BBFM-Q28K

à ultrasons à contactvolumiquepour liquide

Transducteur immergé 28 kHz pour voies de liquide

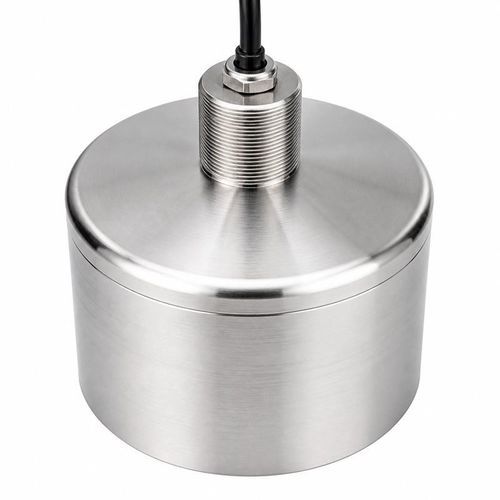

Le BBFM-Q28K est un transducteur ultrasonique immergé destiné aux compteurs de débit liquides industriels, à la mesure de vitesse en conduite et à la surveillance des débits en station d'épuration/traitement de l'eau. Il peut être installé en ligne et intégré dans des modules embarqués de mesure de débit.

Spécifications de la configuration standard
Paramètre — Spécification
Modèle — BBFM-Q28K
Fréquence centrale — 28 kHz ±20%
Impédance minimale — 55 Ω ±20%
Capacité — 65 000 pF ±20% à 1 kHz
Tension de fonctionnement — Tension crête <3 000 Vpp
Température de fonctionnement — -40 à +80°C
Pression admissible — ≤10 kgf ou 1 MPa
Angle à mi-puissance — 20° ±10% à -3 dB
Matériau du boîtier — Acier inox 304 + PI
Indice de protection — IP68
Poids — 7 500 g ±5% avec câble 20 m ±0,3 m

Configurations acoustiques disponibles
Fréquence centrale — Angle à mi-puissance à -3 dB
28 kHz ±20% — 20° ±10%
28 kHz ±5% — 53,7° ±10%

Adaptation électrique et installation
Pour la configuration standard, adapter l'électronique à une impédance minimale de 55 Ω ±20% et une capacité de 65 000 pF ±20% à 1 kHz. Maintenir la tension crête en dessous de 3 000 Vpp. L'utilisation est spécifiée de -40 à +80°C et jusqu'à 10 kgf (1 MPa), avec protection IP68. Le poids indiqué de 7 500 g ±5% correspond à la configuration avec câble de 20 m ±0,3 m.

Caractéristiques techniques / spécifications

• Modèle : BBFM-Q28K
• Fréquence centrale (standard) : 28 kHz ±20%
• Option fréquence centrale : 28 kHz ±5%
• Angle à mi-puissance (standard) : 20° ±10% à -3 dB
• Angle à mi-puissance (option) : 53,7° ±10% à -3 dB
• Impédance minimale : 55 Ω ±20%
• Capacité : 65 000 pF ±20% à 1 kHz
• Tension de fonctionnement : Tension crête < 3 000 Vpp
• Plage de température de fonctionnement : -40 à +80°C
• Pression admissible : ≤10 kgf ou 1 MPa
• Matériau du boîtier : Acier inox 304 + PI
• Indice de protection : IP68
• Poids : 7 500 g ±5% (avec câble 20 m ±0,3 m)
• Applications typiques : compteurs de débit liquides industriels, mesure de vitesse en conduite, surveillance des débits en traitement d'eau, modules embarqués de mesure de débit
