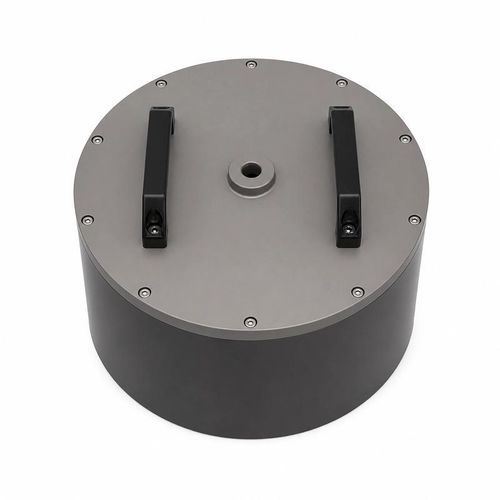

Transducteur de débit à ultrasons BBFM-Q15K

volumiquepour liquidepour la surveillance de process

Présentation
Le BBFM-Q15K est un transducteur ultrasonore de mesure de débit à contact liquide fonctionnant à 15 kHz nominal. Applications industrielles typiques : compteurs de débit liquides, mesure de vitesse en canal/condduit, surveillance des flux en stations de traitement d'eau et modules d'intégration. Portée de référence standard : 1500 m. Caractéristiques environnementales clés : -40 à +80°C, pression jusqu'à 10 kgf (1 MPa) et protection IP68.

Spécifications de configuration standard

• Model: BBFM-Q15K
• Fréquence centrale : 15 kHz ±5%
• Portée recommandée/de référence : 1500 m
• Impédance minimale : 42 Ω ±20%
• Capacité : 175 nF ±20% à 1 kHz
• Tension de fonctionnement : tension crête <2000 Vpp
• Température de fonctionnement : -40 à +80°C
• Classe de pression : ≤10 kgf ou 1 MPa
• Ouverture du faisceau : 22,8° ±10% angle à mi-puissance à -3 dB (standard)
• Corps : Aluminium
• Fixation : se référer au dessin de définition
• Indice de protection : IP68
• Poids : 27,15 kg ±5% (avec câble de 20 cm)

Configurations de champ acoustique documentées

• 15 kHz ±5% — champ acoustique omnidirectionnel horizontal — classe de pression ≤3 kgf ou 0,3 MPa
• 15 kHz ±5% — 129° ±10% angle à mi-puissance à -3 dB — classe de pression ≤10 kgf ou 1 MPa
• 15 kHz ±5% — 22,8° ±10% angle à mi-puissance à -3 dB (standard) — classe de pression ≤10 kgf ou 1 MPa

Considérations pour l'intégration système
Choisir la variante de champ acoustique et la classe de pression en fonction du trajet liquide et des contraintes d'installation. Vérifier la portée requise, la géométrie de la cible, l'espace de montage et les dimensions d'interface par rapport au dessin de définition avant de finaliser l'arrangement de fixation. L'électronique d'émission et de réception doit respecter les paramètres électriques spécifiés.

Caractéristiques / spécifications techniques

• Model: BBFM-Q15K
• Fréquence centrale : 15 kHz ±5%
• Portée recommandée/de référence : 1500 m
• Impédance minimale : 42 Ω ±20%
• Capacité : 175 nF ±20% à 1 kHz
• Tension de fonctionnement : tension crête <2000 Vpp
• Température de fonctionnement : -40 à +80°C
• Classe de pression : ≤10 kgf ou 1 MPa (varie selon la version du champ acoustique)
• Ouverture/angles du faisceau : 22,8° ±10% angle à mi-puissance à -3 dB (standard); option 129° ±10%; option omnidirectionnelle horizontale
• Corps : Aluminium
• Fixation : se référer au dessin de définition
• Indice de protection : IP68
• Poids : 27,15 kg ±5% (avec câble de 20 cm)
