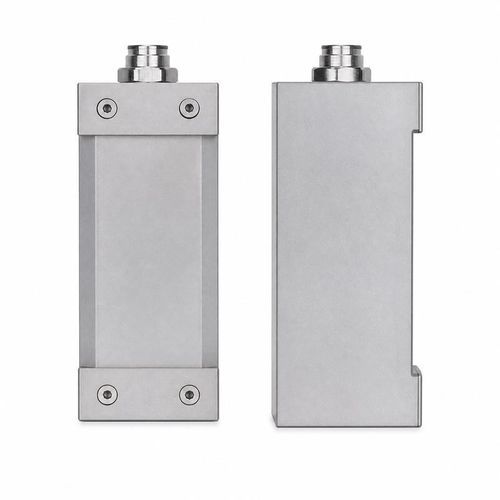

Transducteur de débit à ultrasons à contact BBFM-Q200K-C

à ultrasons à temps de transitpour liquidepour la surveillance de process

Présentation du produit
Le BBFM-Q200K-C est un capteur ultrasonore à pince de 200 kHz conçu pour une installation non invasive sur l'extérieur des tuyaux. Il s'utilise avec des débitmètres ultrasonores lorsque la pénétration du tuyau est à éviter, pour la surveillance de conduites et les essais temporaires de débit.

Environnement d'exploitation
Plage de température opérationnelle : -40 à +80°C. Supporte une pression externe jusqu'à 3 kgf (0,3 MPa). Indice de protection : IP68 pour utilisation en milieux immergés ou humides.

Spécifications techniques

• Modèle : BBFM-Q200K-C
• Fréquence centrale : 200 kHz ±5%
• Impédance minimale : 500 Ω ±20%
• Capacité : 4 300 pF ±20% à 1 kHz
• Tension de fonctionnement : tension crête <1 500 Vpp
• Température de fonctionnement : -40 à +80°C
• Pression admissible : ≤3 kgf (0,3 MPa)
• Matériau du boîtier : acier inoxydable 304 et PEEK
• Indice de protection : IP68

Applications de mesure de débit

• Débitmètres ultrasonores à pince
• Surveillance de débit sur pipelines
• Essais temporaires de débit
• Cas où la pénétration du tuyau est indésirable
