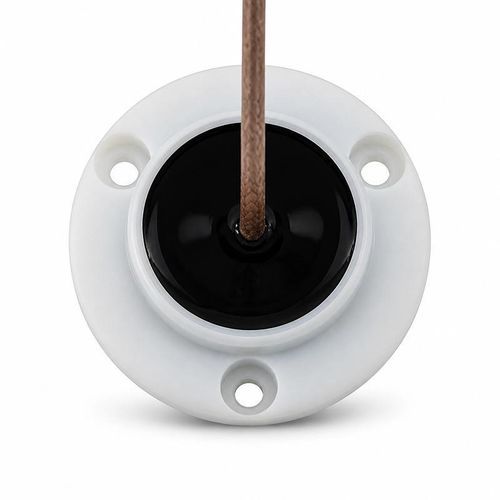

Transducteur de débit à ultrasons à temps de transit BBFM-Q1M-C

massiquede gazpour la surveillance de process

Présentation
Le BBFM-Q1M-C est un transducteur ultrasonique à temps de transit conçu pour la mesure de débit des gaz de combustion dans les conduits industriels, les évacuations de chaudière et les lignes de gaz à haute température. Il fonctionne de -20 à +100 °C, supporte des pressions jusqu'à 10 kgf (≈1 MPa) et bénéficie d'un indice de protection IP68 contre la poussière et l'immersion.

Caractéristiques acoustiques et électriques

• Modèle : BBFM-Q1M-C
• Fréquence centrale : 1 MHz ±5%
• Impédance minimale : 30 Ω ±50%
• Capacitance : 2 500 pF ±20% à 1 kHz
• Tension crête : <300 Vpp
• Température de fonctionnement : -20 à +100 °C
• Pression admissible : ≤10 kgf ou 1 MPa
• Largeur de faisceau : angle demi‑puissance -3 dB : 4,6° ±10%
• Indice de protection : IP68

Applications pour conduits d'évacuation et d'émission

• Mesure de débit des gaz de combustion
• Surveillance des gaz d'échappement de chaudière
• Conduits d'émission industriels
• Mesure par temps de transit de gaz à haute température

Caractéristiques techniques

• Modèle : BBFM-Q1M-C
• Fréquence centrale : 1 MHz ±5%
• Impédance minimale : 30 Ω ±50%
• Capacitance : 2 500 pF ±20% à 1 kHz
• Tension crête : <300 Vpp
• Température de fonctionnement : -20 à +100 °C
• Pression admissible : ≤10 kgf ou 1 MPa
• Largeur de faisceau : angle demi‑puissance -3 dB : 4,6° ±10%
• Indice de protection : IP68
• Applications type : mesure de débit des gaz de combustion, surveillance des gaz d'échappement de chaudière, conduits d'émission industriels, mesure par temps de transit de gaz à haute température
