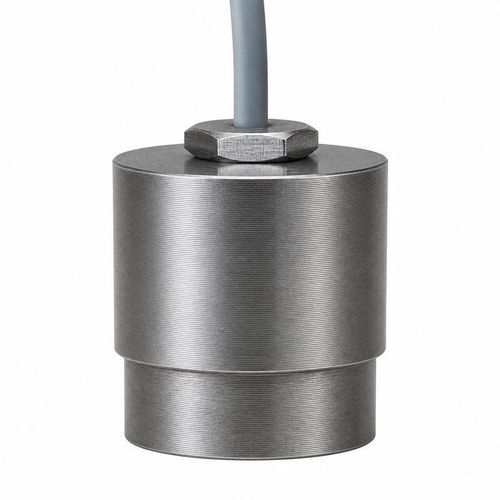

Transducteur à ultrasons immergeable BBDM-D25K

pour la détection d'obstaclesde mesurepour la mesure de niveau

Présentation
Le BBDM-D25K est un transducteur ultrasonique sous-marin 25 kHz conçu pour la mesure précise de distance et de profondeur en milieu marin et en eau douce. Usages courants : évitement d'obstacles pour ROV/AUV, mesures en réservoirs et bassins, détection de cibles sous-marines pour inspections et relevés.

Spécifications électriques
Paramètre — Spécification
Modèle : BBDM-D25K
Impédance minimale : 10 000 Ω ±20%
Capacité : 1 300 pF ±20% à 1 kHz
Tension d'utilisation : Tension crête <450 Vpp
Corps : acier inox 304
Indice de protection : IP68

Configurations acoustiques disponibles
Fréquence centrale — Portée recommandée — Champ acoustique — Température d'utilisation — Pression admissible
25 kHz ±1 kHz — 200 m — 180° — -40 à +80°C — ≤10 kgf / 1 MPa
25 kHz ±5% — 500 m — Omnidirectionnel horizontal — -10 à +40°C — ≤3 kgf / 0,3 MPa

Applications

• Mesure de distance et profondeur sous-marine pour ROV/AUV et navires
• Évitement d'obstacles pour robots et plateformes d'inspection
• Mesure de distance en réservoirs, bassins et zones confinées
• Détection de cibles sous-marines pour relevés et surveillance

Sélection du système
Sélectionner la configuration en fonction de la portée et du champ acoustique requis, en tenant compte de la température et de la pression d'utilisation. Évaluer le milieu de propagation, la taille et la nature de la cible, les contraintes d'installation, la protection contre les intrusions et l'électronique d'émission/réception compatibles pour une intégration fiable.

Caractéristiques techniques

• Modèle : BBDM-D25K
• Fréquence centrale : 25 kHz (options ±1 kHz ou ±5%)
• Portées recommandées : 200 m (config. ±1 kHz), 500 m (config. ±5%)
• Champ acoustique : 180° (config. 200 m), Omnidirectionnel horizontal (config. 500 m)
• Température d'utilisation : -40 à +80°C (config. 200 m), -10 à +40°C (config. 500 m)
• Pression admissible : ≤10 kgf / 1 MPa (config. 200 m), ≤3 kgf / 0,3 MPa (config. 500 m)
• Impédance minimale : 10 000 Ω ±20%
• Capacité : 1 300 pF ±20% à 1 kHz
• Tension d'utilisation : Tension crête <450 Vpp
• Corps : acier inox 304
• Indice de protection : IP68
