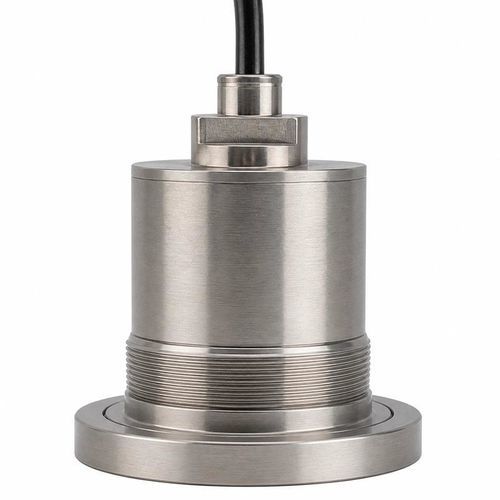

Transducteur de débit à ultrasons à temps de transit BBFM-Q25K-B

volumiquepour la surveillance de processde gaz

Mesure de débit ultrasonore basse fréquence dans les gaz de combustion chauds
Le BBFM-Q25K-B est un transducteur de débit ultrasonique 25 kHz conçu pour un service continu dans des environnements de gaz de combustion à haute température. Il convient à la surveillance des débits de fumées, à la mesure des gaz d'échappement de chaudières, aux conduits d'émission industriels et à la mesure du temps de transit dans des gaz chauds exposés à des températures élevées ou des atmosphères corrosives.

Applications

• Mesure de débit de fumées
• Surveillance des gaz d'échappement de chaudières
• Conduits d'émission industriels
• Mesure du temps de transit dans des gaz haute température

Sélection et intégration
La sélection du BBFM-Q25K-B doit tenir compte de la composition et de la température du gaz, de la longueur de trajet acoustique requise, de la géométrie du conduit et de l'espace d'installation disponible. Vérifiez la pression de service et le niveau de protection requis, ainsi que la compatibilité avec l'électronique d'émission et de réception.

Spécifications techniques (tableau)
Paramètre — Spécification
Modèle — BBFM-Q25K-B
Fréquence centrale — 25 kHz ±5%
Impédance minimale — 350 Ω ±20%
Capacité — 6 000 pF ±20% à 1 kHz
Tension de fonctionnement — Tension crête <3 000 Vpp
Température de fonctionnement — -40 à +150 °C
Classe de pression — ≤3 kgf ou 0,3 MPa
Matériau du boîtier — Alliage de titane
Indice de protection — IP68

Caractéristiques / spécifications techniques

• Modèle : BBFM-Q25K-B
• Fréquence centrale : 25 kHz ±5%
• Impédance minimale : 350 Ω ±20%
• Capacité : 6 000 pF ±20% à 1 kHz
• Tension de fonctionnement : Tension crête <3 000 Vpp
• Température de fonctionnement : -40 à +150 °C
• Classe de pression : ≤3 kgf ou 0,3 MPa
• Matériau du boîtier : Alliage de titane
• Indice de protection : IP68
