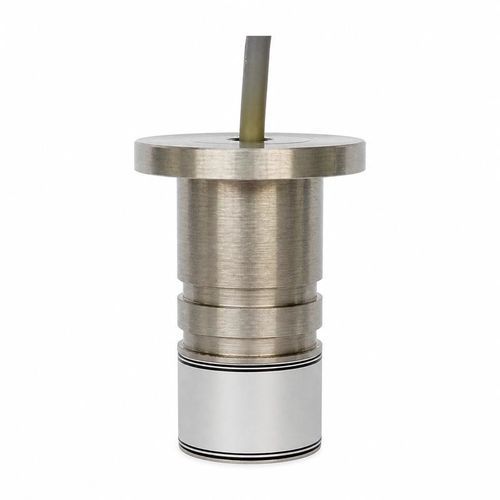

Transducteur de débit à ultrasons BBFM-Q180K

volumiquede gazen inox

Présentation du produit
Le BBFM-Q180K est un transducteur ultrasonique pour mesures de débit de gaz, conçu pour compteurs de gaz industriels et modules de mesure par temps de transit. Sa fréquence centrale est de 180 kHz ±5%, la plage de référence recommandée est de 0,10 à 1,5 m et l'angle à mi‑puissance est de 6° ±10% (-3 dB). Le transducteur est monté dans un boîtier en acier inoxydable avec indice de protection IP68 pour les environnements exigeants.

Caractéristiques techniques

• Model: BBFM-Q180K
• Fréquence centrale : 180 kHz ±5%
• Plage de référence recommandée : 0,10 à 1,5 m
• Impédance minimale : 1 000 Ω ±20%
• Capacité : 700 pF ±20% à 1 kHz
• Tension de fonctionnement : tension de crête <500 Vpp
• Température de fonctionnement : -40 à +80°C
• Pression admissible : ≤16 kgf / 1,6 MPa
• Angle à mi‑puissance : 6° ±10% à -3 dB
• Matériau du boîtier : acier inoxydable
• Indice de protection : IP68
• Poids : 82 g ±5% (avec câble 20 cm)

Systèmes cibles de mesure de gaz

• Débitmètres de gaz industriels
• Compteurs de gaz
• Mesure de la vitesse du gaz
• Modules de mesure par temps de transit

Spécifications électriques et environnementales
L'interface émission/réception doit respecter l'impédance minimale (1 000 Ω ±20%) et la capacité (700 pF ±20% à 1 kHz). La tension de crête appliquée doit rester inférieure à 500 Vpp. Le fonctionnement est spécifié de -40 à +80°C et jusqu'à 16 kgf (1,6 MPa). La protection IP68 garantit l'utilisation en environnements humides ou sévères. Le poids indiqué (82 g ±5%) correspond à la version avec câble de 20 cm.

Notes d'installation et de manutention

• Assurer l'alignement acoustique et une distance de montage dans la plage recommandée pour une mesure transit‑time précise.
• Adapter le câblage et l'électronique d'entrée à l'impédance et à la capacité spécifiées.
• Respecter les limites de tension de crête et de pression lors de l'intégration au système.
