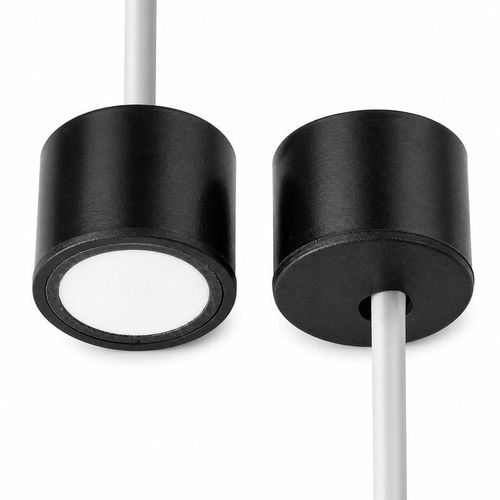

Capteur de vitesse et de direction linéaire BBFM-V200K-B

étancheà airindice de protection

Aperçu
Le BBFM-V200K-B est un transducteur ultrasonique de vitesse et de direction du vent conçu pour anémomètres ultrasoniques 2D et 3D, la surveillance météorologique, la mesure des débits d'air en ventilation et la surveillance des conduits industriels. Il fonctionne à une fréquence centrale de 200 kHz ±5% avec une portée de référence de 0,10 à 1,5 m et un indice de protection IP68.

Spécifications de la configuration principale
Modèle: BBFM-V200K-B
Fréquence centrale: 200 kHz ±5%
Portée recommandée: 0,10 à 1,5 m
Impédance minimale: (300–500) Ω ±20%
Capacitance: 730 pF ±20% à 1 kHz
Tension de fonctionnement: Tension crête <750 Vpp
Température de fonctionnement: -40 à +80°C
Résistance à la pression: ≤3 kgf / 0,3 MPa
Ouverture à mi-puissance: 8° ±10% à -3 dB
Dimensions de montage: 16 × 11
Indice de protection: IP68
Poids: 6,5 g ±5% avec câble de 22 cm

Configurations d'angle de faisceau disponibles
200 kHz ±5% | 8° ±10% | -40 à +80°C
200 kHz ±5% | 11,3° ±10% | -40 à +80°C
200 kHz ±5% | 6,6° ±10% | -40 à +80°C
200 kHz ±5% | 14,5° ±10% | -40 à +60°C

Caractéristiques techniques

• Modèle: BBFM-V200K-B
• Fréquence centrale: 200 kHz ±5%
• Portée recommandée (référence): 0,10 à 1,5 m
• Angles à mi-puissance disponibles: 6,6°, 8°, 11,3°, 14,5° (±10% à -3 dB)
• Formats dimensionnels (montage): principal 16 × 11; la configuration 14,5° utilise 14 × 11
• Impédance minimale: (300–500) Ω ±20%
• Capacitance: 730 pF ±20% à 1 kHz
• Tension de fonctionnement (crête): <750 Vpp
• Température de fonctionnement: -40 à +80°C (config. 14,5°: -40 à +60°C)
• Résistance à la pression: ≤3 kgf / 0,3 MPa
• Indice de protection: IP68
• Poids: 6,5 g ±5% (avec câble de 22 cm)
