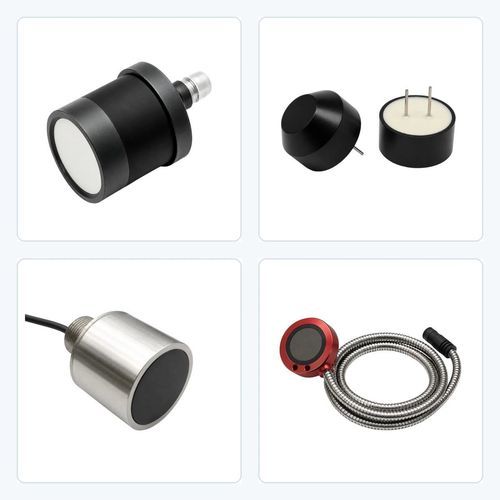

Transducteur à ultrasons cylindrique BBDM series

immergeablehaute fréquenceà double cristal

Présentation
La série BBDM comprend 25 modèles de transducteurs ultrasonores destinés à l'automatisation industrielle, la robotique, la détection de véhicules, la surveillance de niveaux et les mesures sous‑marines. La gamme couvre la mesure de distance en air, la détection de proximité et d'obstacles, la mesure de niveau de liquide depuis l'extérieur d'une cuve et la détection de cibles/substances sous l'eau.

Utilisation prévue
Les transducteurs BBDM sont des éléments de détection destinés à être intégrés avec des électroniques d'excitation, de réception et de traitement du signal adaptées. La portée de détection et la précision dépendent du milieu, de la taille et de la rugosité de la cible, du montage, de l'électronique, de la température et des réflexions environnantes. Une évaluation par échantillon dans les conditions réelles d'utilisation est recommandée avant la finalisation du produit.

Exemples d'applications

• Automatisation industrielle : détection de position, mesure de distance, commutation de proximité, détection d'objets, comptage automatique et détection de feuilles doubles.
• Robotique et équipements mobiles : évitement d'obstacles, détection de proximité et mesures de portée en espaces confinés.
• Équipements véhicules et trafic : détection de véhicules, surveillance du trafic, assistance au stationnement et mesure de distance extérieure.
• Surveillance de niveau de liquide et de matériaux : mesure de niveau sans contact dans cuves et réservoirs pour contrôle et alarmes.
• Mesure à travers paroi : mesure du niveau depuis l'extérieur d'un réservoir sans contact direct avec le liquide.
• Utilisation extérieure et basses températures : équipements extérieurs et chambres froides nécessitant compensation thermique.
• Mesures sous‑marines : profondeur, distance et détection de cibles en rivières, lacs, bassins et cuves.
• Positionnement et détection sous‑marine : détection d'obstacles et de poissons, systèmes de profondeur mono‑ ou bi‑fréquence avec couvertures de faisceau différentes.
• Interfaces liquides industrielles : mesure de distance, détection d'interface liquide et d'interface de boues en environnements de procédé.

Mesure de distance, niveau et proximité en air
BBDM-14KR45M | 14 kHz ±2 kHz | Portée de référence 1–45 m | Zone morte <1 m | Faisceau 15° ±2° | IP65
BBDM-22KR30M | 22 kHz ±2 kHz | Portée de référence 0.8–30 m | Zone morte <0.8 m | Faisceau 15° ±2° | IP65
BBDM-30KR20M | 30 kHz ±2 kHz | Portée de référence 0.6–20 m | Zone morte <0.6 m | Faisceau 14° ±2° | IP65
BBDM-40KR12M | 40 kHz ±2 kHz | Portée de référence 0.35–12 m | Zone morte <0.35 m (ou <0.4 m selon version) | Faisceau 12°–15° | IP65 ou IP66
BBDM-50KR8M | 50 kHz ±2 kHz | Portée de référence 0.3–8 m | Zone morte <0.3 m | Faisceau 12° ±2° ou 14° ±2° | IP65
BBDM-50KR8MLT | 50 kHz | Portée de référence 0.3–8 m | Zone morte <0.3 m | Faisceau 12° ±2° | IP67
BBDM-75KR6M | 75 kHz ±2 kHz | Portée de référence 0.25–6 m | Zone morte <0.25 m | Faisceau 14° ±2° | IP65
BBDM-80KR6M | 80 kHz | Portée de référence 0.25–6 m | Zone morte <0.25 m | Faisceau 7° ±2° ou 12° ±2° | IP65
BBDM-112KR4M | 112 kHz ±4% | Portée de référence 0.2–4 m | Zone morte <0.2 m | Faisceau 14° ±2° | IP65
BBDM-125KR3M | 125 kHz | Portée de référence 0.2–3 m | Zone morte <0.2 m | Faisceau 14° ±2° | IP65
BBDM-180KR2M | 180 kHz ±4% | Portée de référence 0.1–2 m | Zone morte <0.1 m | Faisceau 7° ±1° | IP65
BBDM-200KR2M | 200 kHz | Portée de référence 0.1–2 m | Zone morte <0.1 m | Faisceau 7° ±2° ou 14° ±2° | IP65
BBDM-300KR0P5M | 300 kHz | Portée de référence 0.1–0.5 m | Zone morte <0.1 m | Faisceau 7° ou 9° | IP65
BBDM-400KR0P3M | 400 kHz | Portée de référence 0.06–0.3 m | Zone morte <0.06 m | Faisceau 7° ±2° | IP65

Boîtiers compacts étanches et versions open‑type
BBDM-40K | 40 kHz ±1 kHz | Faisceau 30°–80° selon configuration | Boîtiers étanches Φ14, Φ16, Φ18 et Φ25 mm; versions émetteur, récepteur ou double usage
BBDM-40K-OPEN | 40 kHz ±1 kHz | Faisceau Φ10/12 mm: 80° ±15°; Φ14 mm: 90° ±15° horizontal, 70° ±15° vertical | Boîtiers open Φ10, Φ12 et Φ14 mm; versions séparées émetteur ou récepteur
BBDM-58KR3M | 58 kHz ±1 kHz | Faisceau 70° horizontal; 30° ±15° vertical | Portée de référence 0.2–3 m; construction étanche; compatible émission/réception; résolution de référence 10 mm

Profondeur, portée et détection sous‑marine
BBDM-40K-UW | 40 kHz ±2 kHz | Faisceau 50° | 50–200 W; filetage G1"; Φ65 × 86 mm
BBDM-200K-UW | 200 kHz ±4 kHz | Faisceau 14° ±1° | 20 W; boîtier ABS; câble fixe 6 m
BBDM-400K-UW | 400 kHz ±4% | Faisceau 5° | Boîtier inox IP68; filetage G1"; câblage thermistor
BBDM-500K-UW | 500 kHz ±3% | Faisceau 6° | IP68; pression maximale 1.6 MPa; filetage M16×1; Φ35 mm
BBDM-1M-UW | 1 MHz ±5% | Faisceau 6° | Zone morte ≈50 mm; IP68; pression maximale 1.6 MPa; température d'utilisation 0–95°C
BBDM-40K200KR200M-UW | 40 kHz ±1 kHz / 200 kHz ±3 kHz | Faisceau 15° / 5° | Profondeur spécifiée >200 m; filetage G1"; Φ65 × 86 mm; câblage capteur de température

Mesure externe et dédiée de niveau de liquide
BBDM-2MR2M | 2 MHz | Plage 0.015–2 m | Zone morte <15 mm | Faisceau 3° | Montage externe; boîtier aluminium IP67; Φ36 × 14.6 mm; sorties signaux température
BBDM-500KR5M | 500 kHz | Plage 0.02–5 m | Zone morte <20 mm | Faisceau 8° | Boîtier aluminium IP67; Φ50 × 20 mm; sorties signaux température

Critères de sélection

• Milieu de mesure : air, liquide, sous‑eau ou mesure à travers une paroi.
• Distances minimales/maximales et contraintes de zone morte.
• Taille, géométrie et réflectivité de la cible ; obstacles et parois proches.
• Couverture du faisceau requise et espace d'installation disponible.
• Température, pression et exigence de protection IP.
• Électronique d'excitation/réception et interfaces nécessaires.
• Dimensions du boîtier, filetage/flasque, câbles et connecteurs requis.
• Quantité prototype et volumes de production attendus.

Caractéristiques techniques

• Série : 25 modèles BBDM couvrant mesures en air, liquide et sous‑marines.
• Plage de fréquence centrale : ~14 kHz à 1 MHz.
• Plages de détection de référence : ~0,06 m jusqu'à >200 m selon modèle et milieu.
• Zones mortes : jusqu'à <0,06 m sur modèles haute fréquence ; certains modèles sous‑marins ≈50 mm.
• Angles de faisceau : de ~3° à ~90° selon modèle.
• Protections et boîtiers : IP65 à IP68 ; boîtiers étanches, open‑type, inox et aluminium ; certains modèles supportent 1.6 MPa.
• Fonctions sous‑marines : filetage G1" ou M16×1, câblage thermistor, câbles fixes, options bi‑fréquence pour grandes profondeurs.
• Les performances dépendent du milieu, de la cible, du montage et de l'électronique ; tests en conditions réelles recommandés.
