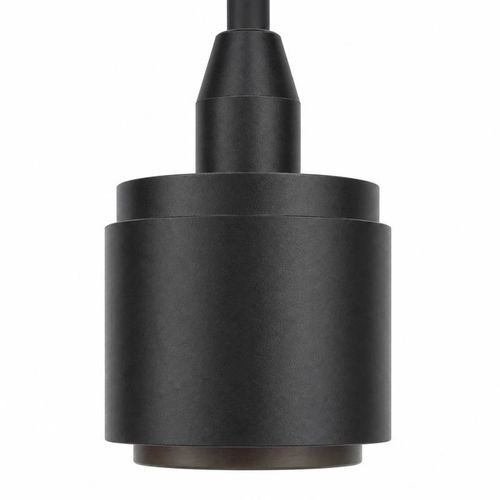

Détecteur de niveau à ultrasons BBDM-1M-LS

de liquidepour commande de pompepour réservoir

Présentation
Le BBDM-1M-LS est un transducteur pour interrupteur de niveau liquide ultrasonique à 1 MHz destiné aux alarmes haut/bas, à la détection de présence de liquide, à la protection de pompes et au contrôle de niveau dans les équipements industriels. Il fonctionne de -20 à +60 °C, résiste jusqu'à 10 kgf (1 MPa) de pression et bénéficie d'une protection IP68. Le transducteur est fourni sans boîtier fixe pour permettre une intégration client sur mesure.

Caractéristiques techniques principales

• Modèle : BBDM-1M-LS
• Fréquence centrale : 1 MHz ±5%
• Impédance minimale : 8 Ω ±20%
• Capacité : 8 000 pF ±20% à 1 kHz
• Tension de fonctionnement : crête inférieure à 300 Vpp
• Température de fonctionnement : -20 à +60 °C
• Pression admissible : jusqu'à 10 kgf (1 MPa)
• Matériau du boîtier : fourni par le client
• Indice de protection : IP68
• Variante disponible : 1 000 kHz ±5%, boîtier 316, température -40 à +80 °C

Configurations disponibles

• 1 MHz ±5% — boîtier : fourni par le client — température : -20 à +60 °C
• 1 000 kHz ±5% — boîtier : inox 316 — température : -40 à +80 °C

Applications

• Alarmes de niveau liquide haut et bas
• Détection de présence/absence de liquide
• Protection de pompe et prévention du fonctionnement à sec
• Contrôle de niveau dans cuves, récipients et équipements de process

Avantages pour les OEM et intégrateurs

• Caractéristiques de fréquence et électriques adaptées aux circuits industriels de détection de niveau
• Option de boîtier personnalisable pour une intégration mécanique facilitée
• Variantes de pression et température pour des environnements d'installation divers
• Indice IP68 adapté aux applications immergées ou lavage haute pression
