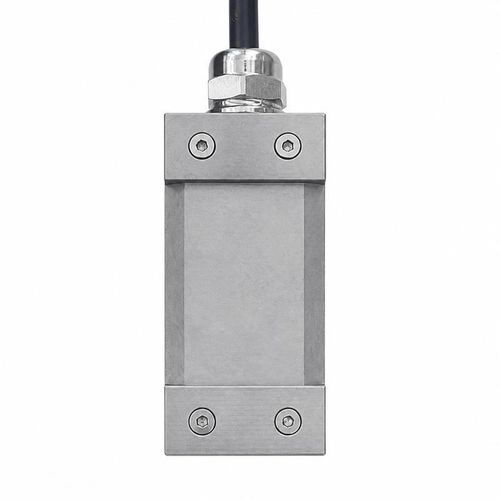

Transducteur de débit à ultrasons à contact BBFM-Q500K-B

à ultrasonsvolumiquepour la surveillance de process

Présentation
Le BBFM-Q500K-B est un transducteur de mesure de débit ultrasonique à pince, 500 kHz. Monté en externe, il convient aux débitmètres ultrasoniques clamp-on, à la surveillance de débit de conduites, aux essais temporaires de débit et aux mesures sur tuyauteries où la pénétration n'est pas souhaitée.

Conditions d'utilisation
Plage de température de fonctionnement : -40 à +80°C. Pression admissible : jusqu'à 3 kgf (0,3 MPa). Degré de protection : IP68.

Caractéristiques techniques (tableau)
Paramètre | Spécification
Modèle | BBFM-Q500K-B
Fréquence centrale | 500 kHz ±5%
Impédance minimale | 150 Ω ±20%
Capacitance | 4 000 pF ±20% à 1 kHz
Tension de fonctionnement | Tension crête <600 Vpp
Température de fonctionnement | -40 à +80°C
Pression admissible | ≤3 kgf ou 0,3 MPa
Matériau du boîtier | Acier inoxydable 304 et PEEK
Indice de protection | IP68

Domaines d'application

• Débitmètres ultrasoniques à pince
• Surveillance de débit de pipelines
• Essais temporaires de débit
• Tuyauteries où la pénétration est indésirable

Caractéristiques / spécifications techniques

• Modèle : BBFM-Q500K-B
• Fréquence centrale : 500 kHz ±5%
• Impédance minimale : 150 Ω ±20%
• Capacitance : 4 000 pF ±20% à 1 kHz
• Tension de fonctionnement : Tension crête <600 Vpp
• Température de fonctionnement : -40 à +80°C
• Pression admissible : ≤3 kgf (0,3 MPa)
• Matériau du boîtier : Acier inoxydable 304 et PEEK
• Indice de protection : IP68
