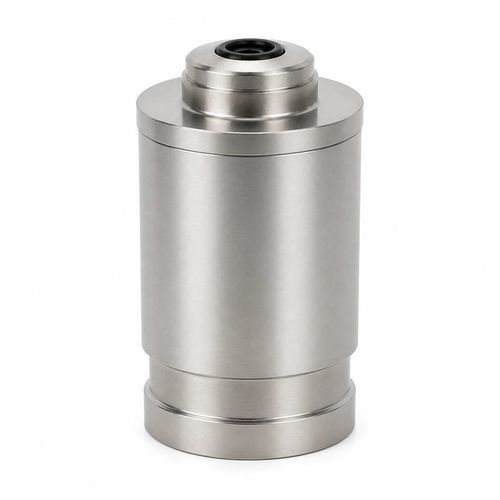

Transducteur à ultrasons à ultrasons à temps de transit BBFM-Q70K

haute températurehaute fréquencede mesure

Présentation
Le BBFM-Q70K est un transducteur ultrasonique de débit, fréquence centrale 70 kHz, conçu pour la mesure de débit des gaz de combustion, la surveillance des évacuations de chaudières, les conduits d'émissions industrielles et la mesure du temps de transit des gaz à haute température. Plage de fonctionnement: -40 à +150°C. Pression maximale: ≤3 kgf (0,3 MPa). Boîtier 304 + LY12, indice de protection IP68, adapté aux applications gaz haute température.

Données électriques et de fonctionnement
Paramètre — Spécification

• Modèle: BBFM-Q70K
• Fréquence centrale: 70 kHz ±5%
• Impédance minimale: 700 Ω ±20%
• Capacitance: 2 600 pF ±20% à 1 kHz
• Tension de fonctionnement: Tension crête <1 500 Vpp
• Température de fonctionnement: -40 à +150°C
• Pression maximale: ≤3 kgf (0,3 MPa)
• Matériau du boîtier: 304 + LY12
• Indice de protection: IP68

Applications

• Mesure de débit des gaz de combustion
• Surveillance des évacuations de chaudières
• Conduits d'émissions industrielles
• Mesure du temps de transit des gaz haute température

Caractéristiques techniques

• Modèle: BBFM-Q70K
• Fréquence centrale: 70 kHz ±5%
• Impédance minimale: 700 Ω ±20%
• Capacitance: 2 600 pF ±20% à 1 kHz
• Tension de fonctionnement: Tension crête <1 500 Vpp
• Température de fonctionnement: -40 à +150°C
• Pression maximale: ≤3 kgf (0,3 MPa)
• Matériau du boîtier: 304 + LY12
• Indice de protection: IP68
