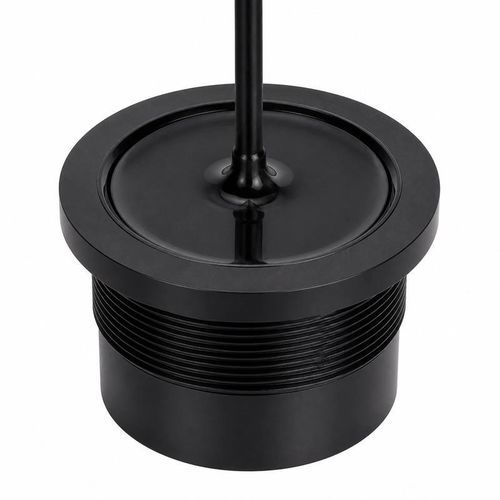

Transducteur à ultrasons immergeable BBDM-D33K

pour la détection d'obstaclesde mesurepour la mesure de niveau

Présentation
Le BBDM-D33K est un transducteur ultrasonore sous‑marin à 33 kHz destiné à la mesure de distance et de profondeur. Plage d'utilisation recommandée : 3 à 500 m. L'angle de faisceau à mi‑puissance est de 48,4° ±10% (-3 dB). Conçu pour l'intégration dans des systèmes marins et submersibles nécessitant une détection acoustique longue portée.

Données acoustiques et électriques
Paramètre — Spécification
Modèle — BBDM-D33K
Fréquence centrale — 33 kHz ±5%
Plage recommandée — 3 à 500 m
Angle de faisceau à mi‑puissance (-3 dB) — 48,4° ±10%
Impédance minimale — 60 Ω ±20%
Capacitance — 5 000 pF ±20% à 1 kHz
Tension de fonctionnement — Tension crête <1500 Vpp
Température de fonctionnement — -40 à +80°C
Pression admissible — ≤10 kgf / 1 MPa
Indice de protection — IP68

Applications

• Mesure de distance et de profondeur sous‑marine
• Évitement d'obstacles pour robots sous‑marins et ROV
• Mesure de distance dans des réservoirs, bassins et plans d'eau
• Détection et suivi d'objets sous‑marins

Sélection et intégration
Choisir le transducteur en fonction du milieu et de la température de fonctionnement, du trajet acoustique requis et de la portée, de la taille et de l'aspect de la cible, de l'espace d'installation disponible, de la pression de service et de la protection contre les infiltrations. Prévoir l'électronique d'émission/réception et l'adaptation d'impédance appropriées.

Spécifications techniques

• Modèle : BBDM-D33K
• Fréquence centrale : 33 kHz ±5%
• Plage recommandée : 3 à 500 m
• Angle de faisceau à mi‑puissance (‑3 dB) : 48,4° ±10%
• Impédance minimale : 60 Ω ±20%
• Capacitance : 5 000 pF ±20% à 1 kHz
• Tension de fonctionnement : Tension crête <1500 Vpp
• Température de fonctionnement : -40 à +80°C
• Pression admissible : ≤10 kgf / 1 MPa
• Indice de protection : IP68
