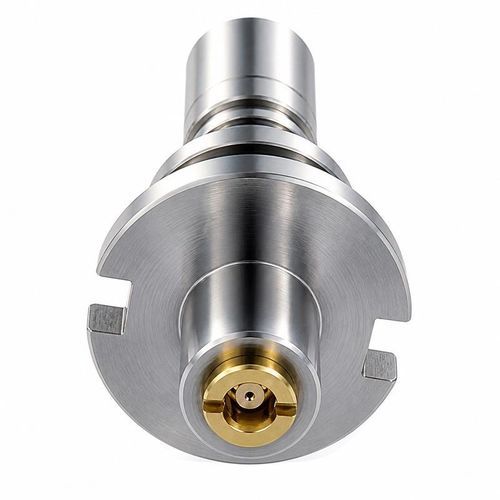

Transducteur à ultrasons immergeable BBFM-V205K

haute fréquencede mesure

Présentation
Le BBFM-V205K est un transducteur ultrasonique destiné aux anémomètres 2D et 3D, à la surveillance météorologique, à la mesure des débits d'air de ventilation et à la surveillance des gaines industrielles. La fréquence centrale est de 205 kHz ±5% et l'angle du faisceau à mi-puissance est de 14,5° ±10% à -3 dB. Cette géométrie acoustique doit être prise en compte lors de la définition de l'alignement du transducteur et du trajet sonore dans les ensembles de mesure de vent.

Spécifications techniques
Modèle — BBFM-V205K
Fréquence centrale — 205 kHz ±5%
Impédance minimale — 800 Ω ±20%
Capacité — 280 pF ±20% à 1 kHz
Tension de fonctionnement — Tension crête <810 Vpp
Température de fonctionnement — -40 à +80 °C
Angle du faisceau à mi-puissance — 14,5° ±10% à -3 dB
Matériau du boîtier — Alliage de titane
Fixation — Se référer au plan de définition des cotes
Indice de protection — IP68
Poids — 33 g ±5%

Usages de surveillance spécifiés

• Anémomètres ultrasoniques 2D et 3D
• Surveillance météorologique
• Mesure des débits d'air de ventilation
• Surveillance des gaines industrielles

Intégration électrique et mécanique
Les circuits d'émission et de réception doivent être adaptés à une impédance minimale de 800 Ω ±20% et à une capacité de 280 pF ±20% à 1 kHz. La tension crête doit rester <810 Vpp. Utilisez le plan de cotes pour vérifier l'interface de montage et l'alignement. La température de fonctionnement spécifiée est de -40 à +80 °C, et l'ensemble final doit conserver la protection IP68 indiquée.

Caractéristiques techniques / spécifications

• Modèle : BBFM-V205K
• Fréquence centrale : 205 kHz ±5%
• Impédance minimale : 800 Ω ±20%
• Capacité : 280 pF ±20% à 1 kHz
• Tension de fonctionnement : Tension crête <810 Vpp
• Température de fonctionnement : -40 à +80 °C
• Angle du faisceau à mi-puissance : 14,5° ±10% à -3 dB
• Matériau du boîtier : Alliage de titane
• Fixation : Se référer au plan de définition des cotes
• Indice de protection : IP68
• Poids : 33 g ±5%
