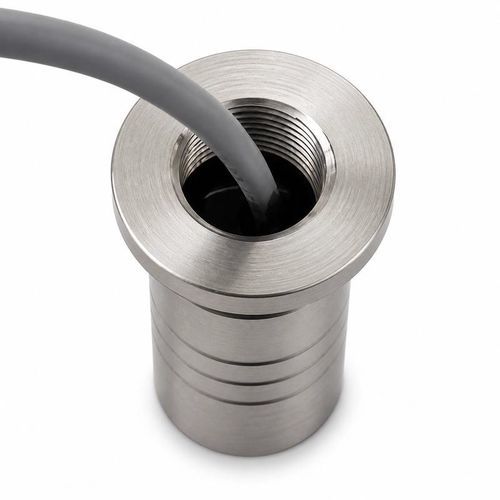

Transducteur de débit à ultrasons à temps de transit BBFM-Q150K

massiqueOEMde gaz

Présentation du produit
Le BBFM-Q150K est un transducteur ultrasonique de mesure de débit de gaz destiné à l'intégration dans des compteurs de gaz industriels, des compteurs de débit et des modules de mesure de temps de transit. Sa fréquence centrale est de 150 kHz ±5%. Il supporte une pression jusqu'à 3 MPa (≤30 kgf) et une température de fonctionnement de -40 à +80°C. Le boîtier est en acier inoxydable 304 et alliage de titane, avec un indice de protection IP68 pour une utilisation en environnements exigeants.

Spécifications techniques (tableau)
Paramètre | Spécification
Modèle | BBFM-Q150K
Fréquence centrale | 150 kHz ±5%
Impédance minimale | 500 Ω ±20%
Capacité | 900 pF ±20% à 1 kHz
Tension de fonctionnement | Tension crête <800 Vpp
Température de fonctionnement | -40 à +80°C
Pression admissible | ≤30 kgf ou 3 MPa
Angle du faisceau à mi-puissance | 12° ±10% à -3 dB
Matériau du boîtier | Acier inoxydable 304 et alliage de titane
Indice de protection | IP68

Applications ciblées pour mesure de débit de gaz

• Compteurs de débit de gaz industriels
• Compteurs de gaz
• Mesure de vitesse du gaz
• Modules de mesure temps de transit

Caractéristiques acoustiques et électriques
L'angle du faisceau à mi-puissance est de 12° ±10% à -3 dB. L'électronique d'émission et de réception doit être adaptée à l'impédance minimale spécifiée (500 Ω ±20%) et à la capacité (900 pF ±20% à 1 kHz). La tension crête appliquée doit rester inférieure à 800 Vpp pour éviter d'endommager le transducteur. Conçu pour les configurations de mesure par temps de transit ; un traitement du signal et un étalonnage appropriés sont requis pour une précision optimale.

Caractéristiques techniques

• Modèle : BBFM-Q150K
• Fréquence centrale : 150 kHz ±5%
• Impédance minimale : 500 Ω ±20%
• Capacité : 900 pF ±20% à 1 kHz
• Tension de fonctionnement : Tension crête <800 Vpp
• Température de fonctionnement : -40 à +80°C
• Pression admissible : ≤30 kgf ou 3 MPa
• Angle du faisceau à mi-puissance : 12° ±10% à -3 dB
• Matériau du boîtier : Acier inoxydable 304 et alliage de titane
• Indice de protection : IP68
