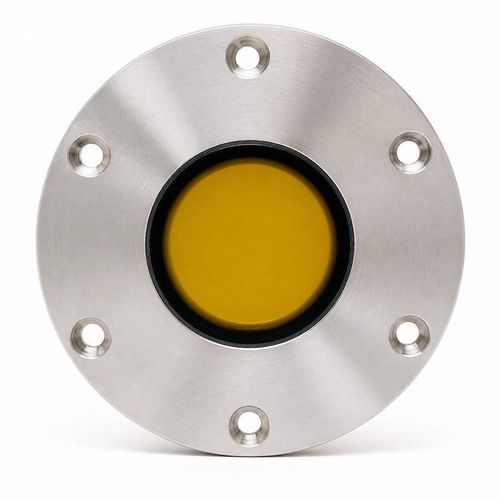

Transducteur à ultrasons immergeable BBDM-D1M

haute fréquencede proximitépour la détection d'obstacles

Mesure subaquatique courte portée à 1,0 MHz
Le BBDM-D1M est un transducteur ultrasonique subaquatique conçu pour la mesure précise de distance et de profondeur sur une plage de référence de 0,10 à 3,0 m. Il se destine à l'intégration sur ROV/AUV, équipements d'inspection et instrumentation pour réservoirs et milieux confinés.

Faisceau acoustique étroit
Le transducteur fonctionne à une fréquence centrale de 1,0 MHz ±5% avec un angle de faisceau à mi-puissance (-3 dB) de 3,0° ±10%. Pour des performances optimales, alignez le faisceau sur la cible et évaluez le trajet acoustique, la taille et l'état de surface de la cible avant déploiement.

Caractéristiques techniques

• Model: BBDM-D1M
• Center frequency: 1 MHz ±5%
• Recommended range: 0.10 to 3.0 m
• Half-power beam angle at -3 dB: 3.0° ±10%
• Minimum impedance: 15 Ω ±20%
• Capacitance: 2,500 pF ±20% at 1 kHz
• Operating voltage: Peak voltage <300 Vpp
• Operating temperature: -10 to +50°C
• Pressure rating: 5 MPa
• Housing material: 316 stainless steel and PI
• Protection rating: IP68

Applications

• Mesure de distance et de profondeur subaquatiques
• Évitement d'obstacles pour robots sous-marins
• Mesure de distance en réservoirs et plans d'eau
• Détection de cibles sous l'eau
