Présentation

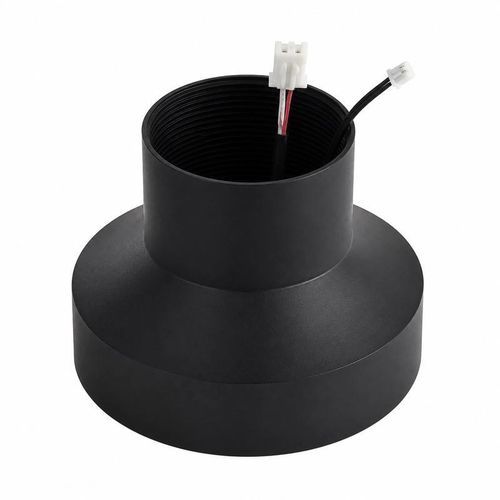

Le BBDM-33KR12M est un transducteur ultrasonique de distance accouplé à l'air, à fréquence centrale 33 kHz et plage de référence 0,45 à 12 m. Il convient pour la mesure de niveau en cuves et réservoirs, le télémétrage d'équipements industriels, la prévention de collisions pour véhicules et machines, ainsi que la surveillance d'aires et les systèmes de sécurité. L'angle demi-puissance de 8,9° offre un faisceau principal relativement étroit. La longueur de câble/liaison spécifiée est de 3 cm.

Spécifications techniques
Modèle : BBDM-33KR12M
Fréquence centrale : 33 kHz ±5%
Plage recommandée : 0,45–12 m
Impédance minimale : 85 Ω ±20%
Capacité : 6 200 pF ±20% à 1 kHz
Tension d'utilisation : Tension crête inférieure à 1 000 Vpp
Température de fonctionnement : -40 à +80 °C
Résistance à la pression : Jusqu'à 10 kgf / 1 MPa
Caractéristique du faisceau : Angle demi-puissance -3 dB : 8,9° ±10%
Indice de protection : IP68
Poids : 260 g ±5%
Longueur de câble : 3 cm

Alignement et cible la plus proche
La limite basse de 0,45 m et le faisceau étroit imposent un montage soigné. L'axe acoustique doit rester orienté vers la cible pendant tout le déplacement attendu. Les structures de cuve, les protections de machine ou les supports doivent rester hors du faisceau principal pour éviter des échos parasites. Une surface liquide inclinée ou un petit objet peut détourner l'énergie hors du récepteur.

Adaptation électrique
La conception électrique doit prendre en compte l'impédance minimale (85 Ω), la capacité (6 200 pF à 1 kHz) et la limite de tension crête (inférieure à 1 000 Vpp). Un accord adapté et une protection contre les surtensions sont recommandés.

Données techniques

• Modèle : BBDM-33KR12M
• Fréquence centrale : 33 kHz ±5%
• Plage de référence / recommandée : 0,45–12 m
• Angle demi-puissance : 8,9° ±10%
• Impédance minimale : 85 Ω ±20%
• Capacité : 6 200 pF ±20% à 1 kHz
• Tension d'utilisation : Tension crête inférieure à 1 000 Vpp
• Température de fonctionnement : -40 à +80 °C
• Résistance à la pression : jusqu'à 10 kgf / 1 MPa
• Indice de protection : IP68
• Poids : 260 g ±5%
• Longueur de câble/liaison : 3 cm
