Transducteur à ultrasons par injection d’air BBDM-17KR20M

haute températurepour la mesure de niveaupour la détection d'obstacles

Présentation

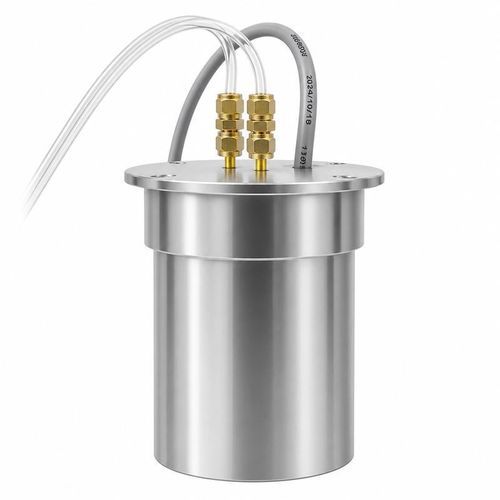

Le BBDM-17KR20M est un transducteur de distance ultrasonique à couplage aérien, refroidi par eau, avec une fréquence centrale de 17 kHz et une plage de mesure recommandée de 1,8-20 m. Son ensemble en acier inoxydable doté de raccords pour refroidissement par eau est conçu pour la surveillance de niveaux de grands réservoirs, la mesure de distance industrielle, l'évitement de collisions, la surveillance d'aires et la détection de cibles longue portée.
La température maximale spécifiée de 160°C s'applique uniquement lorsque le circuit de refroidissement par eau est installé et en fonctionnement. Les raccords de refroidissement, le débit de liquide et la charge thermique locale doivent être considérés comme des éléments intégrés de l'installation de mesure et non comme des accessoires facultatifs.

Caractéristiques techniques
Modèle — BBDM-17KR20M
Fréquence centrale — 17 kHz ±5%
Plage recommandée — 1,8-20 m
Impédance minimale — 300 Ω ±20%
Capacité — 10 000 pF ±20% à 1 kHz
Tension de fonctionnement — Tension crête inférieure à 1 500 Vpp
Température d'exploitation — Jusqu'à 160°C (avec refroidissement par eau)
Indice de pression — Jusqu'à 3 kgf / 0,3 MPa
Caractéristique du faisceau — Angle demi‑puissance -3 dB : 20,9° ±10%
Matériau du boîtier — Acier inoxydable
Montage — Se référer au dessin de cotes
Indice de protection — IP68
Poids — 3 780 g ±5% (avec câble de 15 m)

Couverture du faisceau et conditions de ciblage
L'angle demi‑puissance -3 dB spécifié est de 20,9° ±10%. Sur de plus longues distances, ce faisceau relativement large doit être évalué en regard de la géométrie du réservoir, des éléments internes, des structures proches et des dimensions de la cible visée. Les échos indésirables ou les variations du trajet aérien peuvent altérer la fiabilité de la mesure.

Intégration thermique et mécanique
L'installation doit supporter un ensemble transducteur de 3,78 kg et acheminer le câble de 15 m sans solliciter les connexions. Avant la sélection, confirmer le dispositif de refroidissement, la température locale maximale, les conditions de pression, les dimensions de montage, les propriétés de la surface cible et le trajet de mesure requis. L'électronique d'émission et de réception doit respecter les limites d'impédance, de capacité et de tension crête spécifiées.

Spécifications clés

• Modèle : BBDM-17KR20M
• Fréquence centrale : 17 kHz ±5%
• Plage recommandée : 1,8-20 m
• Impédance minimale : 300 Ω ±20%
• Capacité : 10 000 pF ±20% à 1 kHz
• Tension de fonctionnement : Tension crête inférieure à 1 500 Vpp
• Température d'exploitation : Jusqu'à 160°C avec refroidissement par eau
• Indice de pression : Jusqu'à 3 kgf / 0,3 MPa
• Caractéristique du faisceau : Angle demi‑puissance -3 dB 20,9° ±10%
• Matériau du boîtier : Acier inoxydable
• Montage : Se référer au dessin de cotes
• Indice de protection : IP68
• Poids : 3 780 g ±5% (avec câble de 15 m)
