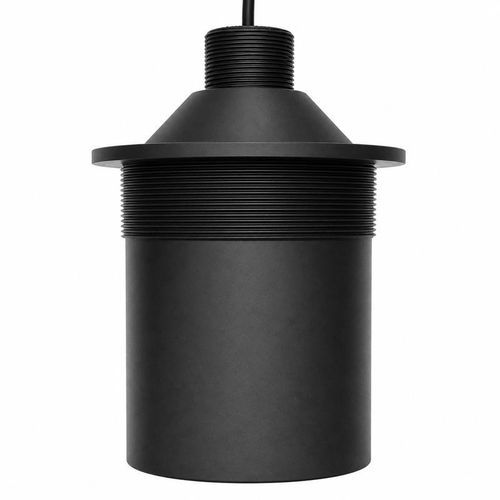

Transducteur à ultrasons par injection d’air BBDM-16KR50M

à faisceaude mesurepour la mesure de niveau

Présentation
Le BBDM-16KR50M est un transducteur ultrasonique couplé à l'air, conçu pour des parcours de mesure longue portée. Avec une fréquence centrale de 16 kHz et une plage de référence de 1,8–50 m, il convient à la surveillance de niveau de grands réservoirs, à la mesure de distance industrielle, à l'évitement de collision, à la surveillance de zones et à la détection de cibles longue portée. L'angle demi-puissance à -3 dB spécifié est de 13° ±10 % ; le diagramme de directivité, les dimensions de la cible et l'axe de montage doivent être évalués conjointement, en particulier à l'extrémité lointaine de la plage.

Caractéristiques techniques
Modèle : BBDM-16KR50M. Fréquence centrale : 16 kHz ±5 %. Plage recommandée : 1,8–50 m. Impédance minimale : 790 Ω ±20 %. Capacité : 12 700 pF ±20 % à 1 kHz. Tension de fonctionnement : tension crête < 1 500 Vpp. Température de fonctionnement : −40 à +80 °C. Pression admissible : jusqu'à 3 kgf (0,3 MPa). Caractéristique du faisceau : angle demi-puissance -3 dB 13° ±10 %. Indice de protection : IP68. Poids : 2 400 g ±5 % avec câble 10 m ±0,3 m.

• Modèle : BBDM-16KR50M
• Fréquence centrale : 16 kHz ±5 %
• Plage recommandée : 1,8–50 m
• Impédance minimale : 790 Ω ±20 %
• Capacité : 12 700 pF ±20 % à 1 kHz
• Tension de fonctionnement : tension crête < 1 500 Vpp
• Température de fonctionnement : −40 à +80 °C
• Pression admissible : jusqu'à 3 kgf (0,3 MPa)
• Caractéristique du faisceau : angle demi-puissance -3 dB 13° ±10 %
• Indice de protection : IP68
• Poids : 2 400 g ±5 % avec câble 10 m ±0,3 m

Configurations de montage
Montage haut et bas : filetage supérieur M32 x 1,5 et filetage inférieur M108 x 2. Montage inférieur : filetage inférieur M108 x 2.

Notes d'installation
Intégrez l'ensemble de 2,4 kg et le câble de 10 m dans le plan de support mécanique et de cheminement des câbles. Choisissez la version de montage à partir du dessin de cotes réel et non seulement de la désignation des filetages. Vérifiez que l'électronique d'émission et de réception accepte l'impédance, la capacité et la limite de tension crête spécifiées.

Validation et choix de la plage
La valeur de 50 m est une plage de référence, non une garantie pour toutes les surfaces ou atmosphères. Confirmez la taille, l'orientation et la réflectivité de la cible, la température de l'air, la zone morte requise, l'alignement et les obstructions possibles avant la sélection finale.
